开关电源pcb拼板规范及标准

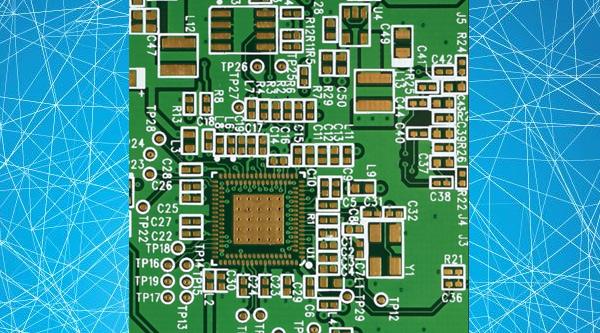

　　在开关电源设计中，PCB设计是非常关键的一步，它对电源的性能，EMC要求，可靠性，可生产性都影响很大。随着电子技术的发展，开关电源的体积越来越小，工作频率也越来越高，内部器件的密集度也越来越高，这对PCB布局布线的抗干扰要求也越来越严，合理的，科学的PCB设计会让你的工作事半功倍。

　　开关电源PCB拼板工艺要求：

　　对于不规则的图形拼板后会有空隙再拼板两边角落不得有掏空情况(至少一边不掏空)否则 SMT 机器的定位锤无法定位造成无法打贴片请大家注意开关电源PCB 拼板工艺要求，对于双面板一定要注意焊盘过孔金属化(PHT)与非金属化(NPTH)。

　　开关电源PCB 拼板规范及标准的主要内容：

　　PCB 拼板宽度≤260mm(SIEMENS 线)或≤300mm(FUJI 线);如果需要自动点胶，PCB 拼板宽度×长度≤125 mm×180 mm

　　开关电源PCB 拼板外形尽量接近正方形，推荐采用 2×2、3×3、……拼板;但不要拼成阴阳板

　　PCB 拼板的外框(夹持边)应采用闭环设计，确保开关电源PCB 拼板固定在夹具上以后不会变形小板之间的中心距控制在 75 mm～145 mm 之间拼板外框与内部小板、小板与小板之间的连接点附近不能有大的器件或伸出的器件，且元器件与 PCB 板的边缘应留有大于 0.5mm 的空间，以保证切割刀具正常运行

　　在拼板外框的四角开出四个定位孔，孔径 4mm±0.01mm;孔的强度要适中，保证在上下板过程中不会断裂;孔径及位置精度要高，孔壁光滑无毛刺开关电源之PCB 拼板内的每块小板至少要有三个定位孔，3≤孔径≤6 mm，边缘定位孔 1mm 内不允许布线或者贴片，用于开关电源PCB 的整板定位和用于细间距器件定位的基准符号，原则上间距小于 0.5mm 的 QFP 应在其对角位置设置;用于拼版PCB 子板的定位基准符号应成对使用，布置于定位要素的对角处。

　　以上就是小编整理的关于“开关电源pcb拼板规范及标准”，希望对大家有所帮助，如还有不清楚的地方，请联系我司客服为您解答。
