多层PCB板如何分辨有多少层

　　现在主板上都采用多层板，大大增加了可以布线的面积。多层板用上了更多单或双面的布线板，并在每层板间放进一层绝缘层后压合。PCB板的层数就代表了有几层独立的布线层，通常层数都是偶数，并且包含最外侧的两层，常见的PCB板一般是4～8层的结构。很多PCB板的层数可以通过观看PCB板的切面看出来。但实际上，没有人能有这么好的眼力。

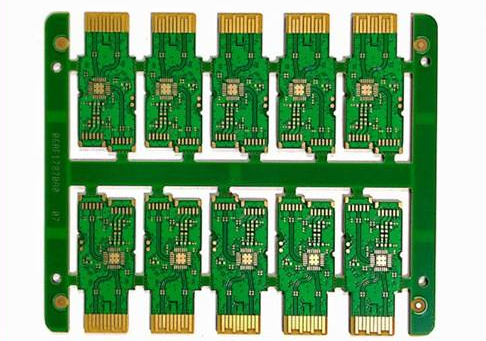

　　多层PCB板如何分辨层数?

　　PCB板本身的基板是由绝缘隔热、并不易弯曲的材质所制作成。在表面可以看到的细小线路材料是铜箔，原本铜箔是覆盖在整个PCB板上的，而在制造过程中部份被蚀刻处理掉，留下来的部份就变成网状的细小线路了。这些线路被称作导线或称布线，并用来提供PCB板上零件的电路连接。通常PCB板的颜色都是绿色或是棕色，这是阻焊漆的颜色。是绝缘的防护层，可以保护铜线，也可以防止零件被焊到不正确的地方。

　　pcb的4层板是第1、第4层走线，其他几层另有用途(地线和电源)，6 、8层的增加了辅助信号层。pcb板子设计问题，每一层有各自的作用： 有电源层、主信号层、辅助信号层、接地层，6、 8层的大体设计是一样的。

　　多层板的电路连接是通过埋孔和盲孔技术，主板和显示卡大多使用4层的PCB板，也有些是采用6、8层，甚至10层的PCB板。要想看出是PCB有多少层，通过观察导孔就可以辩识，因为在主板和显示卡上使用的4层板是第1、第4层走线，其他几层另有用途(地线和电源)。所以，同双层板一样，导孔会打穿PCB板。如果有的导孔在PCB板正面出现，却在反面找不到，那么就一定是6/8层板了。如果PCB板的正反面都能找到相同的导孔，自然就是4层板了。

　　小技巧：将主板或显示卡对着光源，如果导孔的位置能透光，就说明是6/8层板;反之就是4层板。

　　PCB是Print circuit Board 的简写。即印刷电路板。它是在绝缘材料的基板上附着导电铜皮用以作为电路连线。这些电路连线可在正面，反面，甚至基板的中间都可以有。一般大于2层的(即正反面)的电路层的PCB，被称为多层板。

　　PCB可以分为只有一面印有电路的单层板(单面板)、上下两面都印有电路的双面板以及中间夹有多层电路的多层板。

　　以上就是小编整理的关于“多层PCB板如何分辨有多少层”，希望对大家有所帮助，如还有不清楚的地方，请联系我司客服为您解答。
