pcb线路板厂家介绍多层PCB板接地方式和注意事项

　　在高密度和高频率的场合通常使用四层板，就电磁兼容性(EMC)而言比二层板好20DB以上。在四层板的条件下，往往可以使用一个完整的地平面和完整的电源平面，在这种条件下只需要进行分成几组的电路地线与地平面连接，并且将工作噪声特别处理，下面小编来详细的说一说。

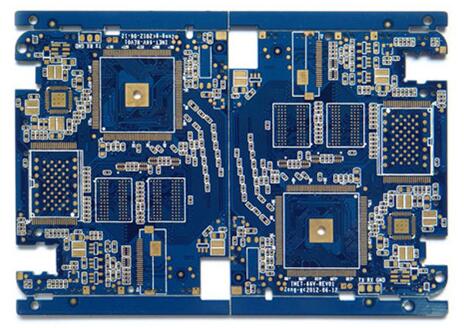

　　pcb线路板厂家介绍多层PCB板接地方式

　　1、单点接地：所有电路的地线接到地线平面的同一点，分为串联单点接地和并联单点接地;

　　2、多点接地：所有电路的地线就近接地，地线很短适合高频接地;

　　3、混合接地：将单点接地和多点接地混合使用。

　　在低频率、小功率和相同电源层之间，单点接地是最为适宜的，通常应用于模拟电路之中;一般采用星型方式进行连接降低了可能存在的串联阻抗的影响。高频率的数字电路就需要并联接地了，一般通过地孔的方式可较为简单的处理;一般所有的模块都会综合使用两种接地方式，采用混合接地的方式完成电路地线与地平面的连接。

　　如果不选择使用整个平面的作为公共的地线，比如模块本身有两个地线的时候，就需要进行对地平面进行分割，这往往与电源平面有相互作用。

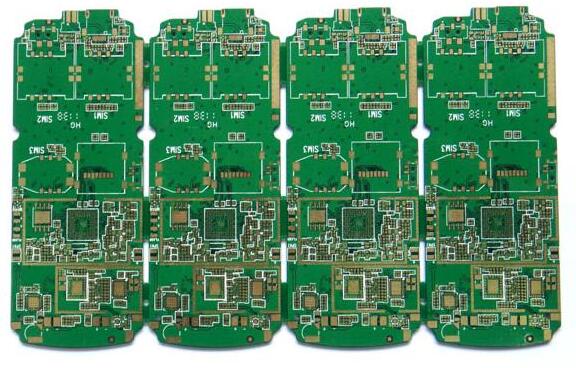

　　pcb线路板厂家介绍多层PCB板接地方式的注意事项

　　1、在高频的情况下，层间通过电路板寄生电容会产生耦合;

　　2、将各个平面对齐处理，避免无关的电源平面和地平面之间的重叠，否则将导致所有的地平面分割失效，彼此之间产生干扰;

　　3、避免在隔离的地平面附近走时钟线等高频走线，引起不必要的辐射;

　　4、在地平面之间(如数字地平面和模拟地平面)的信号线使用地桥进行连接，并且通过就近的通孔配置最近的返回路径;

　　5、信号线与其回路构成的环面积尽可能小，也被称为环路最小规则;环面积越小，对外的辐射越少，接收外界的干扰也越小。在地平面分割和信号走线时，要考虑到地平面与重要信号走线的分布，防止由于地平面开槽等带来的问题。

　　以上就是pcb线路板厂家介绍多层PCB板接地方式和注意事项，希望对大家有所帮助，如还有不清楚的地方，请联系右侧的QQ、微信或者电话，我们会有专业的人员为您解答。
