南京pcb厂家:pcb设计中消除串扰的六个方法

  • 发表时间:2019-06-08 11:30:15
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  串扰的本质,其实就是传输线之间的互容与互感。是信号之间由于电磁场的相互耦合而产生的不期望的噪声电压信号,串扰一旦超出特定值,将有可能导致电路出错从而导致系统无法正常工作,下面南京pcb厂家小编来详细的说一说。

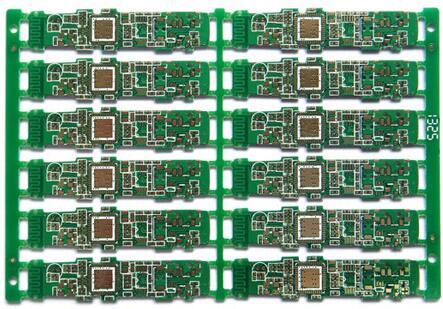

南京pcb厂家

  消除串扰的六个方法

  1、两种串扰的大小均随负载阻抗的增大而增大,所以应对由串扰引起的干扰敏感的信号线进行适当的端接。

  2、尽可能地增大信号线间的距离,可以有效地减少容性串扰。进行接地层管理,在布线之间进行间隔(例如对有源信号线和地线进行隔离,尤其在状态发生跳变的信号线和地之间更要进行间隔)和降低引线电感。

  3、在相邻的信号线间插入一根地线也可以有效减小容性串扰,这根地线需要每1/4波长就接入地层。

  4、对于感性串扰,应尽量减小环路面积,如果允许的话,消除这个环路。

  5、避免信号共用环路。

  6、关注信号完整性,设计者要在焊接过程中实现端接来解决信号完整性。采用这种办法的设计者可专注屏蔽用铜箔的微带长度,以便获得信号完整性的良好性能。对于在通信结构中采用密集连接器的系统,设计者可用一块PCB作端接。

  以上就是南京pcb厂家:http://www.pcbems.com/news/574.html 小编整理关于pcb设计中消除串扰的六个方法,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
