多层pcb打样过程中电镀夹膜产生的原因和如何改善处理

  • 发表时间:2019-06-30 16:12:13
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  随着pcb行业迅速发展,PCB逐渐迈向高精密细线路、小孔径、高纵横比(6:1-10:1)方向发展,孔铜要求20-25Um,其中DF线距≤4MIl之板,一般生产pcb公司都存在电镀夹膜问题。下面小编来详细的说一说多层pcb打样过程中电镀夹膜产生的原因和如何改善处理。

  多层pcb打样过程中电镀夹膜产生的原因

  1、板件图形分布不均匀,孤立的几根线路在图形电镀过程中,因电位高,镀层超出膜厚,形成夹膜造成短路。

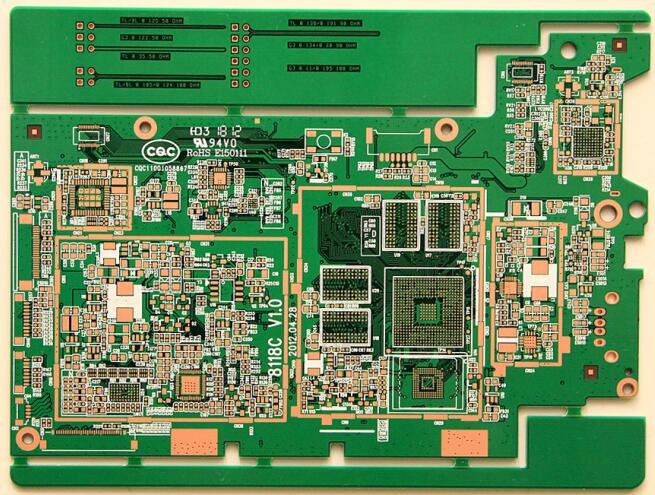

多层pcb打样过程中电镀夹膜产生的原因

  2、抗镀膜层太薄,电镀时因镀层超出膜厚,形成PCB夹膜,特别是线间距越小越容易造成夹膜短路。

  多层pcb打样过程中电镀夹膜改善方法

  1、增加抗镀层的厚度:选择合适厚度的干膜,如果是湿膜可以用低网目数的网版印制,或者通过印制两次湿膜来增加膜厚度。

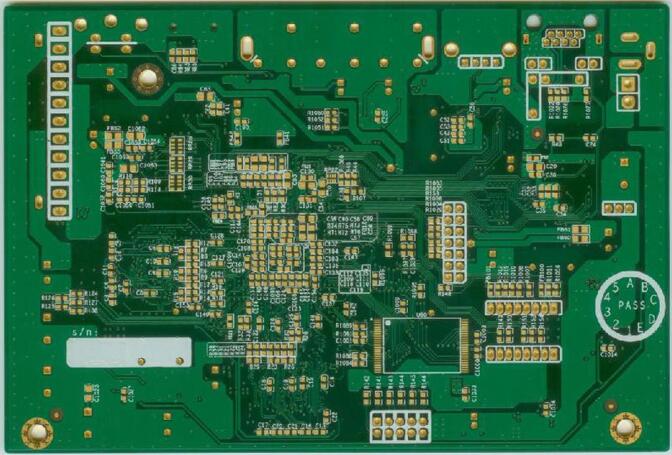

多层pcb打样过程中电镀夹膜改善方法

  2、板件图形分布不均匀,可以适当降低电流密度(1.0~1.5A)电镀。在日常生产中,我们出于要保证产量的原因,所以我们对电镀时间的控制通常是越短越好,所以使用的电流密度一般为1.7~2.4A之间。

  这样在孤立区上得到的电流密度将会是正常区域的1.5~3.0倍,往往造成孤立区域上间距小的地方镀层高度超过膜厚度很多,退膜后出现退膜不净,严重者便出现线路边缘夹住抗镀膜的现象,从而造成夹膜短路,同时会使得线路上的阻焊厚度偏薄。

  以上就是小编介绍的关于多层pcb打样过程中电镀夹膜产生的原因和如何改善处理,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
