pcb打样线宽要多大
最近很多朋友问小编,pcb的最小线宽和线距是多少,最小孔是多少,最小板子是多大,下面小编将一一为您解答。
这个要取决于你委托的PCB制板商的制程能力可以达到的最小宽度和最小间距,有些厂家可以做到3mil/3mil就是3mil的线宽线距,而有些工厂只能做到6mil/6mil的线宽线距,不过一般国内最次的制板商也可以达到10mil,至少10mil是比较放心的

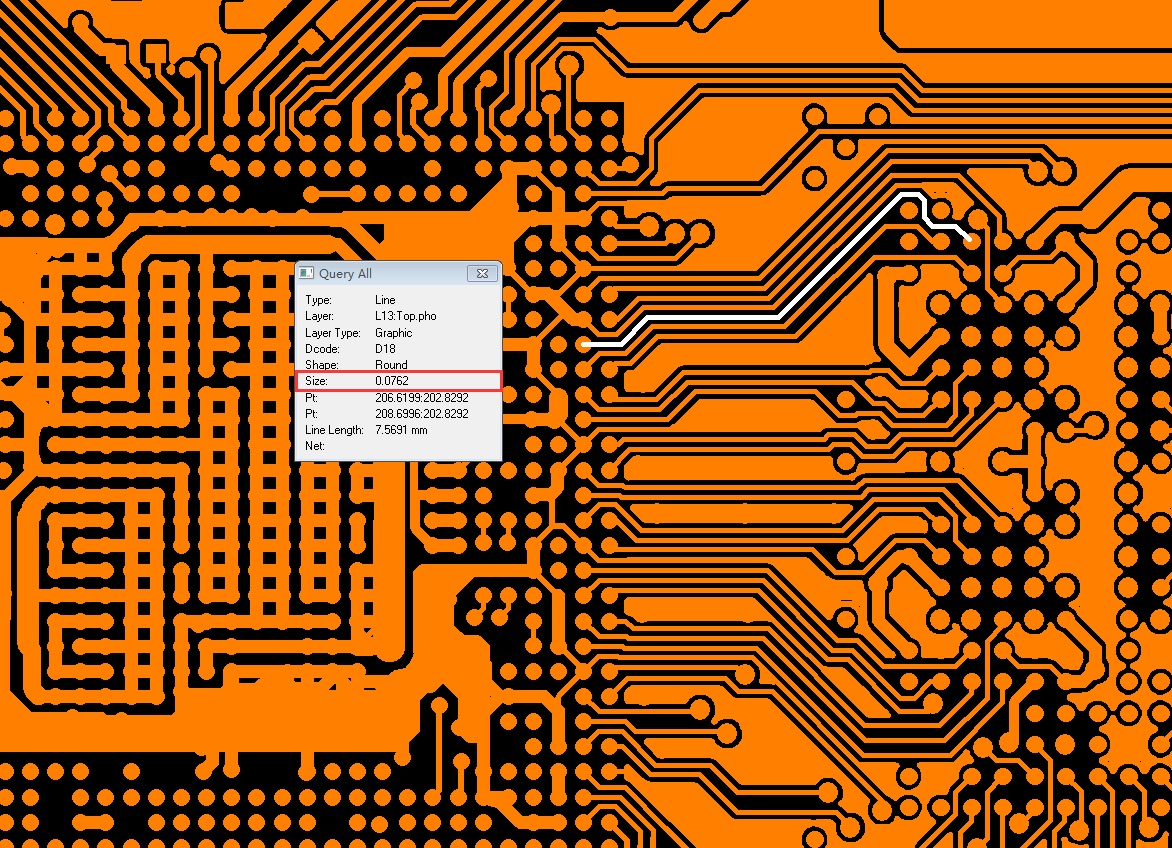

3mil的线宽线距板
pcb打样0.2孔的有些工厂也是可以做的,有些工厂必须要达到0.3mm才能做。不同的pcb厂家是不同的,与工厂的设备及工艺有关。如果能把过孔做大,尽量做大一点,这样能保证直通率和报废率。
pcb打样大小
pcb打样最小宽度是根据每个pcb厂家的不同要求来定的,有些厂只做尺寸长宽在10mm以上的板子,有些pcb厂家可以做2mm宽度的板子,每个厂家的定位是不一样的,那么尺寸小的pcb怎么打样呢,尺寸小的板子需要拼板出货,而且需要用电脑自动V-CUT来V,所以有些厂家嫌太麻烦,就没有做这种类型的板。

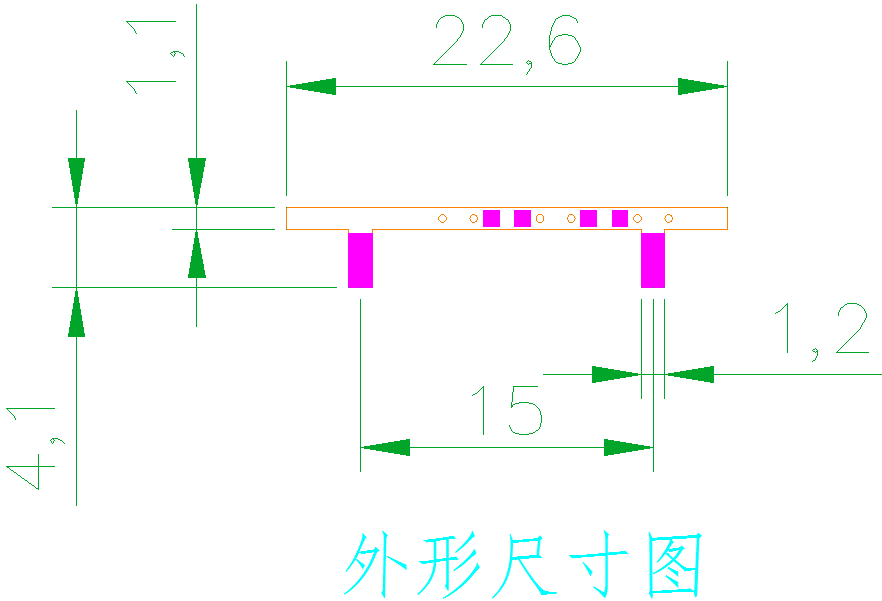

尺寸小的PCB打样图
深圳市诚暄电路科技有限公司,最小线宽线距可以做到3mil/3mil,单位转换成公制就是0.075mm,最小孔可以做到8mil,转换成公制就是0.2mm,至于最小的板子,目前只要不是单片出货,我司都是可以生产的,如果板子太小,成本要高一些而已,诚暄PCB满足了大多数客户的需求,您值得选择。
