　　有些朋友在问小编2.4mm厚度或者2.5mm厚度的pcb板能不能打样，这里小编非常明确的回答，是可以打样的。

　　只是在设计的时候一定要注意板厚和最小孔径的比例，目前深圳市诚暄电路科技有限公司的板厚和孔径比为10:1，比如是2.5mm的板厚，那么孔径最小就要大于或等于0.25mm，以此类推。

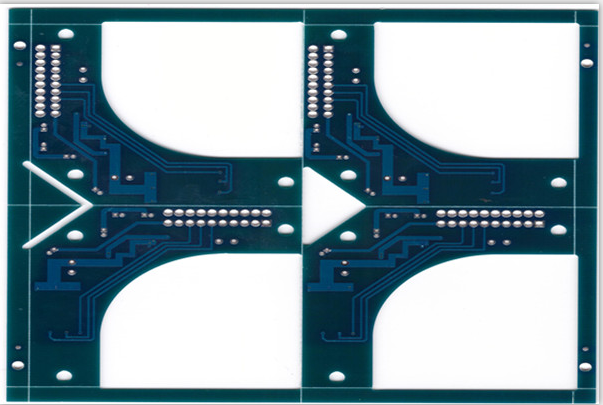

　　2.4mm厚度PCB

　　PCB的板厚孔径比，在行业内又叫纵横比，厚径比，就是板厚/孔径，如板厚2.5mm，孔径0.25, 则纵横比为10。孔径比超标工厂将无法加工,板子太厚将导致过孔长度增加，这时候如果过孔直径还很小，可能会导致过孔长度中间的部分沉铜不足，导致过孔电阻变大甚至过孔不通。

　　为什么要按孔径比来设计呢?作用有很多，其中在塞孔(堵孔)制程的时候，需要用这个参数来选择哪种塞孔方式，以及了解塞孔的困难程度，纵横比越大，孔越难堵满。其他与孔相关的制程(钻孔、孔铜电镀等)应该都会用到这个参数。

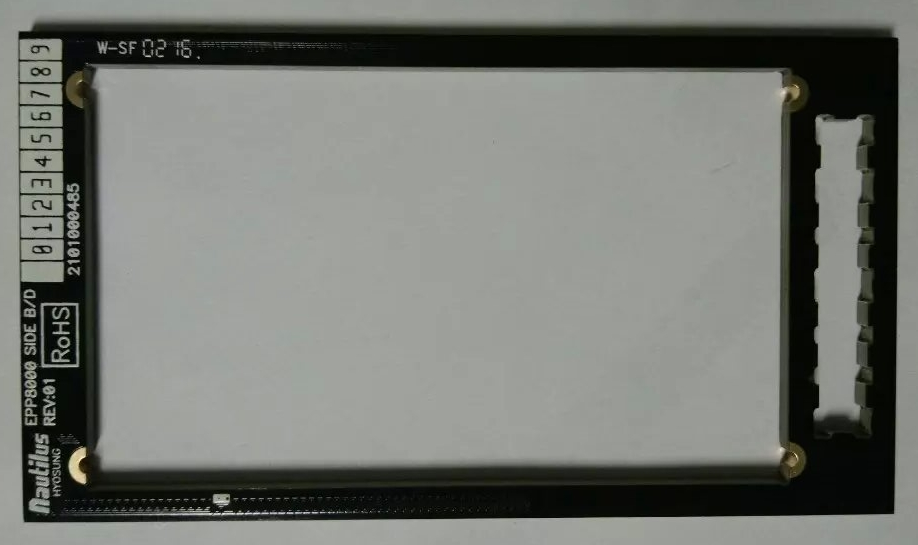

　　2.5毫米pcb

　　厚径比小，就意味着PCB板不是太厚而孔径较大，电镀过程中的电势分布比较均匀，孔中离子扩散度比较好，所以电镀液的深镀能力值往往比较大，反之，厚径比比较高时，孔壁会表现为“狗骨”现象，镀液的深镀能力就较差。

　　所以2.4mm厚度或者2.5mm厚度的pcb板是完全可以打样的，只要按照每个pcb厂家的厚径比参数来设置，完全是没有问题的，经过小编的讲解，我相信大家对此有一定的认识了。
