多层PCB板层数为什么都是偶数?

  • 发表时间:2021-12-26 10:21:39
  • 作者:下单文员
  • 来源:新闻中心
  • 人气:
  • 本文有548个文字,预计阅读时间2分钟

  实际上3,5,7……层板是有不少的,只是不这么叫。

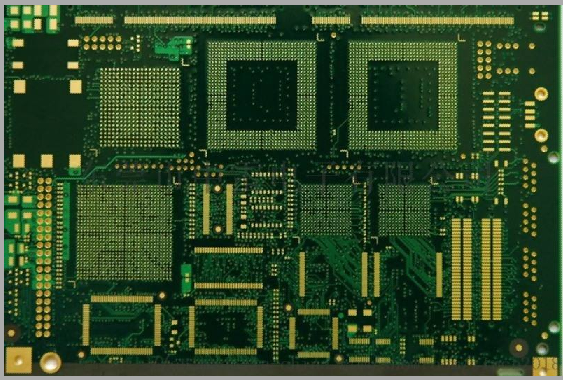

多层PCB板层数为什么都是偶数

  从制作来说,多层板都是从芯板压合再敷上铜箔的,一张芯板成品就是四层板,两张就是六层板……,但是三层板还是有很多的,芯板其中一面是光板就可以了,只是通常是还是会叫四层板。比如七层板实际上就是三张芯板中有一张是单面光板的。

  所谓的4.6.8.10……层板只是按工艺做法来叫的。实际上奇数层有不少的。

  PCB板层数怎么都是偶数?

  1.在PCB厂都能制造,四层板一般是采用一张CORE两侧各压1张铜箔,3层板测试一侧压一张铜箔,就工艺流程来说,都要压合

  2.两者工艺成本区别在于四层板多一张铜箔及粘结层,成本差别不大,板厂报价的时候,一般3-4层作为一个档次报价,报价是以偶数(当然是多层以上)来定义的,比如你设计5层板,对方就按照6层板的价格来报价,也就是说,你设计3层的价格,和你设计4层的价格是一样的。

  3.在PCB流程工艺中,四层板比三层板好控制,主要是在对称方面,四层板的翘曲程度可以控制在0.7%以下(IPC600的标准),但是三层板尺寸大的时候,翘曲度会超过这个标准,这个会影响SMT贴片和整个产品的可靠性,所以一般设计者,都不设计奇数层板,即便是奇数层实现功能,也会设计成假偶数层,即将5层设计成6层,7层设计成8层板。

  以上就是小编整理的关于“多层PCB板层数为什么都是偶数?”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
