PCB板最常见的厚度为什么是1.6mm

  • 发表时间:2021-12-26 10:22:24
  • 作者:工艺工程师
  • 来源:新闻中心
  • 人气:
  • 本文有598个文字,预计阅读时间2分钟

  PCB板厚度是取决于你的产品及应用环境、安规要求。因为太薄的工艺要求太高了,所以成本也高。太厚的又浪费成本,而且没必要那么抄厚。所以常见的厚度一般为1.6mm。

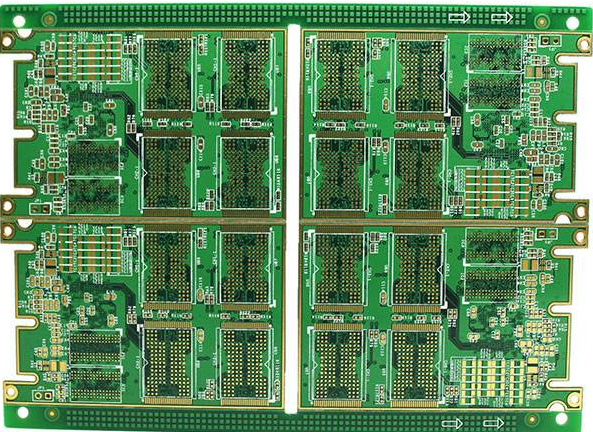

PCB板最常见的厚度为什么是1.6mm

  PCB板最常见的厚度是多少?

  有的厚度薄一些是因为它的外壳只要那么高安装不了1.6MM厚度以上的厚度, 还有就是薄的容易自断 。当然只是相对于1.6MM比0.2 0.4之类的, 而说到薄的容易断, 肯定有人会说要再做厚些 2.0MM可以吧 。也不是这知么说 2.0MM厚度除了成本高了很多之外, 而且很多产品不需要做那么厚。 有些客户是因为板子道长期在高温下工作, 会选择做2.0MM厚度, 铜厚也加厚。

  印制电路板,又称印刷电路板,以绝缘板为基材,切成一定尺寸,其上至少附有一个导电图形,并布有孔(如元件孔袭、紧固孔、金属化孔等),用百来代替以往装置电子元器件的底盘,并实现电子元器件之间的相互连接。

  印制电路板,又称印刷电路板、印刷线路板,简称印制板,常使用英文缩写PCB(Printed circuit board)或写PWB(Printed wire board),以绝缘板为基材,切成一定尺寸,其上至少附有一个导电图形,并布有孔(如元件孔、紧固孔、金属化孔等),用来代替以往装置电子元器件的底盘,并实现电子元器件之间的相互连接。由于这种板是采用电子印刷术制作的,故被称为“印刷”电路板。

  按照线路板层数可分为单面板、双度面板、四层板、六层板以及其他多层线路板。

  以上就是小编整理的关于“PCB板最常见的厚度为什么是1.6mm”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
