PCB8层板价格是怎样计算的?

  • 发表时间:2021-12-30 10:50:27
  • 作者:下单文员
  • 来源:新闻中心
  • 人气:
  • 本文有952个文字,预计阅读时间3分钟

  PCB的价格是很多采购者一直很困惑的事情,很多人在线下单时也会疑问这些价格是怎么算出来的,下面我们就一起谈论一下PCB价格的组成因素。

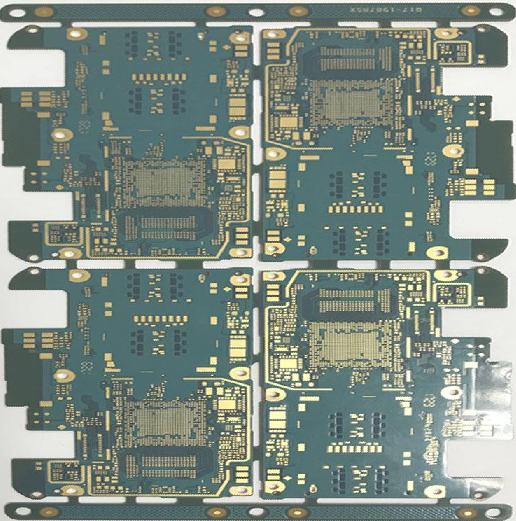

PCB8层板价格是怎样计算的

  PCB8层板的价格计算

  1、PCB所用材料不同造成价格的多样性

  普通双面板为例,板料一般有FR4(生益、建滔、国纪,三种价钱由上而下),板厚从0.2mm到3.0mm不等,铜厚从0.5oz到3oz不同,所有这些在板料一项上就造成了巨大的价格差异;在阻焊油墨方面,普通热固油和感光绿油也存在着一定的价格差。

  2、表面处理工艺不同造成价格的多样性

  常见的有:OSP(抗氧化)、有铅喷锡、无铅喷锡(环保)、镀金、沉金还有一些组合工艺等等,以上工艺价格越往后越贵。

  3、PCB本身难度不同造成的价格多样性

  两种线路板上都有1000个孔,一块板孔径大于0.2mm与另一块板孔径小于0.2mm就会形成不同的钻孔成本;如两种线路板其他相同,但线宽线距不同,一 种均大于4mil,一种均小于4mil,也会造成不同的生产成本;其次还有一些不走普通板工艺流程的设计也是加收钱的,比如半孔、埋盲孔、盘中孔、按键板 印碳油。

  4、铜箔厚度不同造成价格多样性

  常见铜铂厚有:18um(1/2OZ),35um(1OZ),70um(2OZ),105um(3OZ),140um(4OZ)等,以上铜箔厚度越往后越贵。

  5、客户的品质验收标准

  常用的是:IPC2、IPC3、企标、军标等等,标准越高,价格也会越高。

  6、模具费与测试架

  (1)模具费用,样板跟小批量的话一般板厂是采用的钻铣外形,就不会另外加收铣边费,在做大批量时就要求开模具冲板,这样就有一套模具费用,板厂一般报价在1000人民币往上。

  (2)测试费:样板一般采用飞针测试,板厂一般收取测试费100-400元不等;批量就要开测试架来测,测试架一般板厂的报价在1000-1500元之间。

  7、付款方式不同造成的价格差异

  到账时间越短的付账方式,如现金付款,价格会比较低。

  8、订单量/交期

  (1)数量越少,价钱相对就越贵,因为就算是做1PCS,板厂也得做工程资料,出菲林,哪个工序都少不了

  (2)交期:交付给PCB工厂的数据要齐全(GERBER资料,板的层数,板材,板厚,表面处理做什么,油墨颜色,字符颜色以及一些特殊要求要写清楚)

  对于PCB我们有一套估价公式(即板材利用率方式)具体如下:

  以1平方米板材为基准其尺寸为1020mm*1020mm

  假设需估价PCB长为L,宽为H. 那1平方米基材可生产此板

  数量为(1020/L+5)*(1020/H+5)=Z(即为排版数量)

  以上就是小编整理的关于“PCB8层板价格是怎样计算的?”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
