外发pcb打样需要提供什么文件?gerber文件可以吗?

  • 发表时间:2021-12-25 11:38:16
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:
  • 本文有802个文字,预计阅读时间3分钟

  很多工程师都习惯于将PCB文件设计好后直接发给PCB板厂家生产,特别是使用Protel、Altium Designer和PADS的工程师,这些格式板厂都能接受并能自行转换成生产文件,下面小编来详细的说一说。

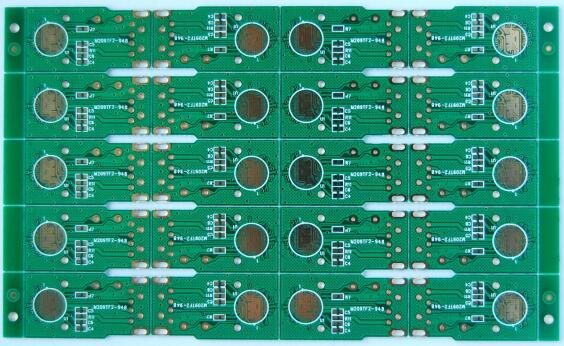

  pcb打样需要提供的文件

  而比较正规的公司则会要求将PCB文件转换为GERBER文件和钻孔数据后交PCB厂,为何要“多此一举”呢?

  因为电子工程师和PCB工程师对PCB的理解是不一样的,由PCB工厂转换出来的GERBER文件可能不是您所想要的,如您在设计时将元件的参数都定义在PCB文件中,又不想让这些参数显示在 PCB成品上。
线路板厂介绍外发pcb打样需要提供什么文件

  如果未作特别说明,PCB厂依葫芦画瓢将这些参数都输出Gerber,这这些信息便会留在PCB成品上。这只是一个例子。若自行将PCB文件转换成GERBER文件就可避免此类事件发生。

  GERBER文件是一种国际标准的光绘格式文件,它包含RS-274-D和RS-274-X两种格式,其中RS-274-D称为基本GERBER格式,并要同时附带D码文件才能完整描述一张图形;RS-274-X称为扩展GERBER格式,它本身包含有D码信息。

  常用的CAD软件都能生成此二种格式文件。现在一般要求以RS-274-X这种格式将GERBER文件扔给板厂生产。

  如何检查生成的GERBER正确性?流行的做法是使用cam350这个软件导入这些GERBER文件和D码文件,即可在屏幕上看到或通过打印机打出,然后进行确认。

  下面小编将Gerber文件后缀含义列举一下:

  GTL---toplayer 顶层

  GBL---bottomlayer 底层

  GTO---TopOverlay 顶层丝印层

  GBO---Bottomlayer 底层丝印层

  GTP---TopPaste 顶层表贴(做激光模板用)

  GBP---BottomPaste 底层表贴

  GTS---Topsolder 顶层阻焊(也叫防锡层/绿油,负片)

  GBS---BottomSolder 底层阻焊

  G1---Midlayer1 内部走线层1

  G2---Midayerr2 内部走线层2

  GP1---InternalPlane1 内平面1(负片)

  GP2---InternalPlane2 内平面2(负片)

  GM1---Mechanical1 机械层1

  GM2---Mechanical2 机械层2

  GKO---KeepOuter 禁止布线层

  GG1---DrillGuide 钻孔引导层

  GD1---DrillDrawing 钻孔图层

  GPT---Top pad Master 顶层主焊盘

  GPB---Bottom pad Master 底层主焊盘

  以上就是小编整理的关于外发pcb打样需要提供什么文件,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
