什么是pcb阻抗?如何告诉pcb厂家阻抗要求?

  • 发表时间:2019-09-03 19:00:45
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  没有阻抗控制的话,将引发相当大的信号反射和信号失真,导致设计失败。常见的信号,如PCI总线、PCI-E总线、USB、以太网、DDR内存、LVDS信号等,均需要进行阻抗控制。

  阻抗控制最终需要通过PCB设计实现,对PCB板工艺也提出更高要求,经过与PCB厂的沟通,并结合EDA软件的使用,按照信号完整性要求去控制走线的阻抗。下面小编来详细的说一说。

  什么是阻抗

  在具有电阻、电感和电容的电路里,对交流电所起的阻碍作用叫做阻抗。阻抗常用Z表示,是一个复数,实部称为电阻,虚部称为电抗,其中电容在电路中对交流电所起的阻碍作用称为容抗 ,电感在电路中对交流电所起的阻碍作用称为感抗,电容和电感在电路中对交流电引起的阻碍作用总称为电抗。 阻抗的单位是欧。

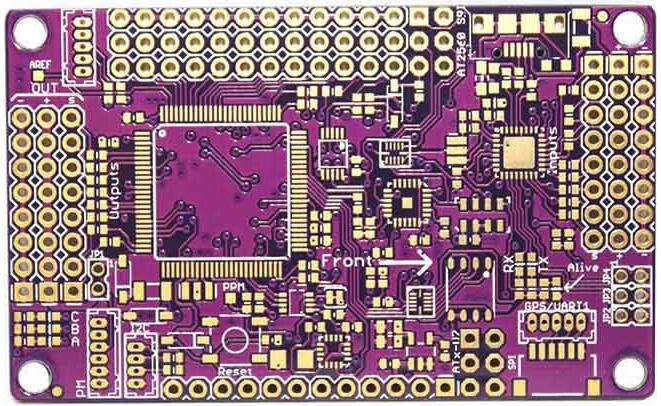

pcb快板厂家介绍什么是阻抗

  阻抗类型

  (1)特性阻抗

  在计算机﹑无线通讯等电子信息产品中, PCB的线路中的传输的能量, 是一种由电压与时间所构成的方形波信号(square wave signal, 称为脉冲pulse),它所遭遇的阻力则称为特性阻抗。

  (2)差动阻抗

  驱动端输入极性相反的两个同样信号波形,分別由两根差动线传送,在接收端这两个差动信号相減。差动阻抗就是两线之間的阻抗Zdiff。

  (3)奇模阻抗

  两线中一线對地的阻抗Zoo,两线阻抗值是一致。

  (4)偶模阻抗

  驱动端输入极性相同的两个同样信号波形, 將两线连在一起时的阻抗Zcom。

  (5)共模阻抗

  两线中一线对地的阻抗Zoe,两线阻抗值是一致,通常比奇模阻抗大。

  阻抗要求有哪些

  告知两个信息:1、特征阻抗多少欧姆?是差分阻抗还是非差分阻抗?2、哪些线需要做阻抗控制?另外你要做阻抗控制的线要提前做好预计算,一般用SI9000软件,布线时就要做好大致线宽,到参考面的间距等。

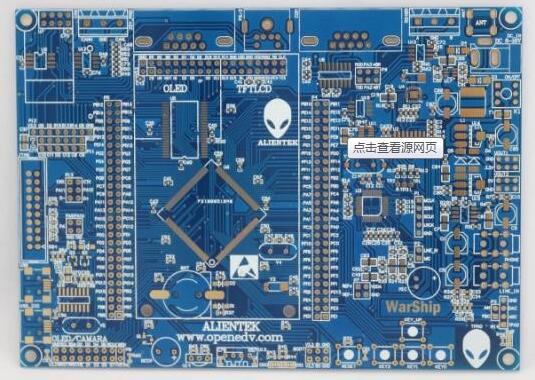

pcb快板厂家介绍如何告诉厂家阻抗要求

  最好是将有阻抗要求的线路在设计软件里,高亮出来并保存为图片,然后再说明,这样是比较容易理解的。

  以上就是小编整理的关于什么是阻抗和如何告诉pcb厂家阻抗要求,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
