pcb厂家教你如何区分HDI PCB板子和普通的PCB板子

  • 发表时间:2021-12-26 10:26:10
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:
  • 本文有1145个文字,预计阅读时间3分钟

  HDI板(HighDensityInterconnector),即高密度互连板,是使用微盲埋孔技术的一种线路分布密度比较高的电路板。HDI板有内层线路和外层线路,再利用钻孔、孔内金属化等工艺,使各层线路内部实现连结。

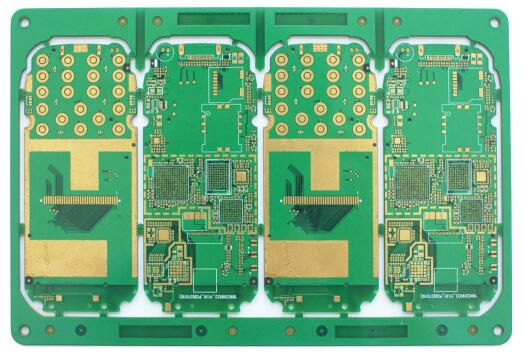

  pcb厂家HDI板介绍

  HDI板一般采用积层法制造,积层的次数越多,板件的技术档次越高。普通的HDI板基本上是1次积层,高阶HDI采用2次或以上的积层技术,同时采用叠孔、电镀填孔、激光直接打孔等先进PCB技术。

  当PCB的密度增加超过八层板后,以HDI来制造,其成本将较传统复杂的压合制程来得低。HDI板有利于先进构装技术的使用,其电性能和讯号正确性比传统PCB更高。此外,HDI板对于射频干扰、电磁波干扰、静电释放、热传导等具有更佳的改善。
pcb厂家HDI板介绍

  电子产品不断地向高密度、高精度发展,所谓“高”,除了提高机器性能之外,还要缩小机器的体积。高密度集成(HDI)技术可以使终端产品设计更加小型化,同时满足电子性能和效率的更高标准。目前流行的电子产品,诸如手机、数码(摄)像机、笔记本电脑、汽车电子等,很多都是使用HDI板。随着电子产品的更新换代和市场的需求,HDI板的发展会非常迅速。

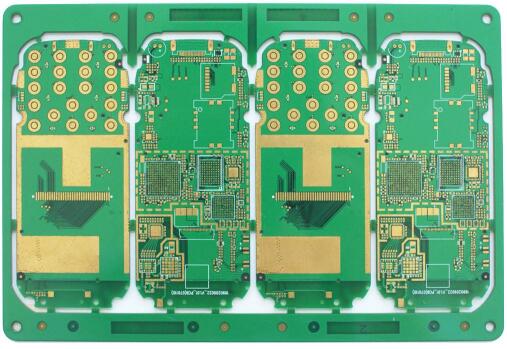

  pcb厂家普通PCB介绍

  PCB(PrintedCircuitBoard),中文名称为印制电路板,又称印刷线路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的载体。由于它是采用电子印刷术制作的,故被称为“印刷”电路板。

  它的作用主要是电子设备采用印制板后,由于同类印制板的一致性,从而避免了人工接线的差错,并可实现电子元器件自动插装或贴装、自动焊锡、自动检测,保证了电子设备的质量,提高了劳动生产率、降低了成本,并便于维修。
pcb厂家普通PCB介绍

  存在盲埋孔的PCB板都叫做HDI板吗

  HDI板即高密度互联线路板,盲孔电镀再二次压合的板都是HDI板,分一阶、二阶、三阶、四阶、五阶等HDI,如iPhone6的主板就是五阶HDI。

  单纯的埋孔不一定是HDI。

  HDIPCB一阶和二阶和三阶如何区分

  一阶的比较简单,流程和工艺都好控制。

  二阶的就开始麻烦了,一个是对位问题,一个打孔和镀铜问题。二阶的设计有多种,一种是各阶错开位置,需要连接次邻层时通过导线在中间层连通,做法相当于2个一阶HDI。

  第二种是,两个一阶的孔重叠,通过叠加方式实现二阶,加工也类似两个一阶,但有很多工艺要点要特别控制,也就是上面所提的。

  第三种是直接从外层打孔至第3层(或N-2层),工艺与前面有很多不同,打孔的难度也更大。

  对于三阶的以二阶类推即是。

  HDI板与普通PCB的区别

  普通的PCB板材是FR-4为主,其为环氧树脂和电子级玻璃布压合而成的。一般传统的HDI,最外面要用背胶铜箔,因为激光钻孔,无法打通玻璃布,所以一般要用无玻璃纤维的背胶铜箔,但是现在的高能激光钻机已经可以打穿1180玻璃布。这样和普通材料就没有任何区别了。

  以上就是小编介绍的关于如何区分HDI PCB板子和普通的PCB板子,希望对大家有所帮助,如还有不清楚的地方,请联系右侧QQ、微信或者电话,我们会有专业的人员为您解答。
