pcb板上的小孔是什么?pcb板上的小孔有什么作用

  • 发表时间:2019-09-07 19:28:11
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  随着科技的发展,pcb从单面板发展到双面和多层,应用也越来越广,那么双面板和多层板上那么多小孔是什么,设计这么多在上面有什么好处,下面小编来详细的说一说。

  pcb板上的小孔是什么

  1、PCB上的小孔就是过孔,第一作用是导电,是两面线路通过孔连通起来。用于将一个层的电气信号连接到另一个层上。

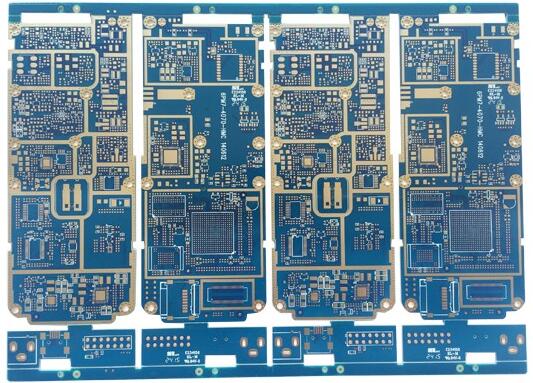

线路板厂介绍pcb板上的小孔是什么

  2、这种孔一般都设计在大面积铜箔上面,两面导通,而且这种铜一般都是厚铜,用在大电流使用环境中,目的是散热,避免铜箔分层。

  pcb板上小孔的作用

  PCB分单面板,双面板,还有多层板,而双面以上的板要从这一面连接到另一面就是同过导电孔连接的。

  1、有些net线在两层必须打孔

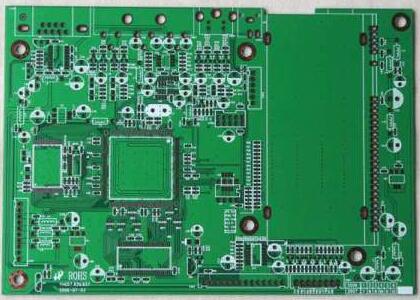

线路板厂介绍pcb板上的小孔什么作用

  2、两层大面积铺地GND,打很多孔,可以降噪,可以对电路板变形有缓冲作用。

  3、小孔通常是过孔,不光起导通作用,很多的原因是可以减小因两面铜铂造成的寄生电容,意思是消除寄生电容造成的影响,另一个是增大导通率。

  以上就是小编整理的关于pcb板上的小孔是什么和pcb板上小孔的作用,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
