pcb线路板五个常见层的含义

  • 发表时间:2019-09-07 20:22:16
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:
  • 本文有642个文字,预计阅读时间2分钟

  我们在进行印制电路板设计前,第一步就是要选择适用的工作层。Protel 99 SE提供有多种类型的工作层。只有在了解了这些工作层的功能之后,才能准确、可靠地进行印制电路板的设计。下面小编来详细的说一说PCB线路板五个常见层的含义。

  pcb五个常见层的含义

  1、Mechanical layer(机械层)

  Protel99SE提供了16个机械层,它一般用于设置电路板的外形尺寸,数据标记,对齐标记,装配说明以及其它的机械信息.这些信息因设计公司或PCB厂家的要求而有所不同。执行菜单命令Design|Mechanical Layer能为印刷线路板设置更多的机械层。另外,机械层可以附加在其它层上一起输出显示。

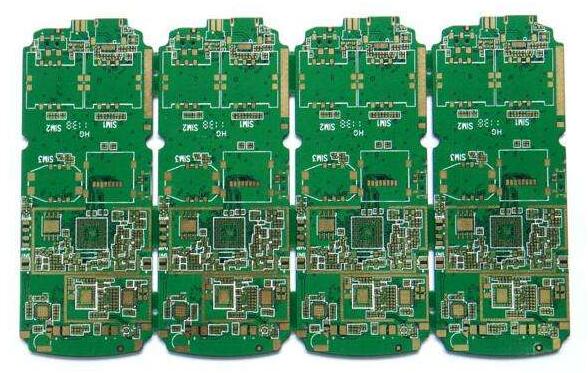

多层精密pcb板打样厂家介绍线路板各层含义知识

  2、Signal layer(信号层)

  信号层主要用于布置印刷线路板上的导线.Protel99SE提供了32个信号层,包括Top layer(顶层),Bottom layer(底层)和30个MidLayer(中间层)。

  3、Internal plane layer(内部电源/接地层)

  Protel99SE提供了16个内部电源层/接地层。该类型的层仅用于多层板,主要用于布置电源线和接地线。我们称双层板,四层板,六层板,一般指信号层和内部电源/接 地层的数目。

  4、Solder mask layer(阻焊层)

  在焊盘以外的各部位涂覆一层涂料,如防焊漆,用于阻止这些部位上锡。阻焊层用于在设计过程中匹配焊盘,是自动产生的。Protel99SE提供了Top Solder(顶层)和Bottom Solder(底层)两个阻焊层。

  5、Paste mask layer(锡膏防护层)

  它和阻焊层的作用相似,不同的是在机器焊接时对应的表面粘贴式元件的焊盘。Protel99SE提供了Top Paste(顶层)和Bottom Paste(底层)两个锡膏防护层。

  以上就是小编整理的关于pcb线路板五个常见层的含义,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
