什么是pcb飞针测试?pcb飞针测试的操作方法介绍

  • 发表时间:2019-09-07 20:17:56
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  随着电子产品的不断更新,功能要求也越来越完善,现在做产品都讲究一个效率,所以现在的样板,小批量,量产都会经过测试,以保证出到客户手上都是良品,那么我们在选择针测试的时候有什么技巧呢,下面小编来详细的说一说。

  pcb飞针测试介绍

  飞针测试是目前电气测试一些主要问题的最新解决办法。它用探针来取代针床,使用多个由马达驱动的、能够快速移动的电气探针同器件的引脚进行接触并进行电气测量。

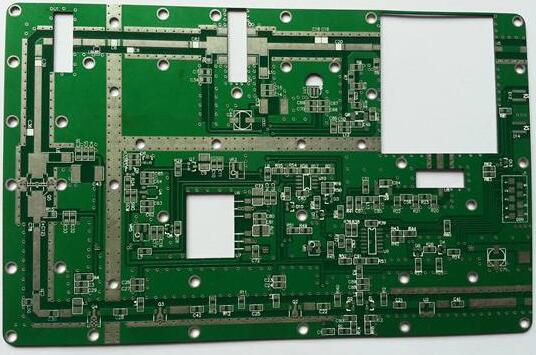

线路板厂介绍什么是pcb飞针测试

  pcb飞针测试的四个操作方法

  一、对位

  首先要谈的是关于对位点的选取,一般只挑对角的两个孔作为对位点即可,(自然要选在边上,难道对位时还要数左起的第几个孔?)而不去理会IC。这样做的好处是,对位点少,对位花的时间就少,一般来说,蚀刻总是有侧蚀,所以选焊盘做对位点不很准。

  如果真的出现很多开路,也不用马上停下来,等开路测完开始进行短路测试时再停,因为这时已经可以查看开路错误,你可以根据报的错误的位置,有针对性的加对位点。

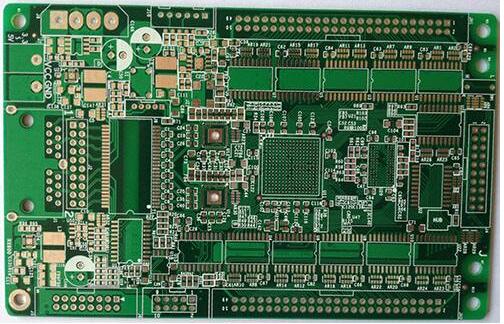

线路板厂介绍pcb飞针测试的四个操作方法

  再谈手动对位,严格的说,孔都不是在焊盘的中心,那么对位时是要把点尽量放在焊盘的中心呢,还是尽量和实孔重合?一般如果要测试的点多为孔,则选择后者,如果多为IC,尤其是IC处容易出现假开路的时候,就需要把对位孔放在焊盘中间。

  二、定架

  定架就是固定测试托架,带边框的资料是用两个方框表示的,外面的方框就是边框,对于这样的板,直接使用机器给出的尺寸即可,对于不带边框的资料,是用一个方框表示,我们可以用show board这个命令(在看放板方向时会用到)看看在最靠边上的被测试焊盘是哪个,对照实板,看它到板边的距离是多少,以此来补偿。

  三、打叉

  对于拼片板,可以测选定的单只,我们可以利用这个功能来实现对焊盘到板边距离过小无法测试的拼片板的测试,方法就是将那些有焊盘被托盘档住无法测试的单只打叉不测。

  测试后再把托盘放到测试过的单只上固定板,选择测试上次不测的板,这样就能通过2次测试完成整板的测试。由此,对于设备提供给我们的功能我们应该灵活使用,以完成一些特殊需要。

  四、翘曲

  有一个方向的尺寸过大,尤其是另一个方向上的尺寸相对较小时,板放在测试机的时候会发生自然的翘曲(重力所致),而我们的飞针机在结构上有一点小问题,X方向的尺寸较大,却只放置有一个放板托片,而在尺寸较小的Y方向却可以放3个放板托片。

  所以,在机器选择把待测板的长方向置为机器的X方向时,最好手工整理,将板旋转90度,使它的长方向放在Y方向,这样能够在一定程度上的解决板在测试中的翘曲问题。

  以上就是小编整理的关于什么是pcb飞针测试和pcb飞针测试的操作方法介绍,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
