pcb电路板成型方式有哪些

  • 发表时间:2020-07-07 10:17:59
  • 作者:下单文员
  • 来源:新闻中心
  • 人气:
  • 本文有771个文字,预计阅读时间2分钟

  因早期板子外型简單切外型工作多用手动法,是将板子套定在模板在徒手橫向用力推拉板子,使固定的铣刀在移动的板材內旋切。这种手法不但效率低且品质也应熟练程度而层次不齐;故常造成或多或少的报废。

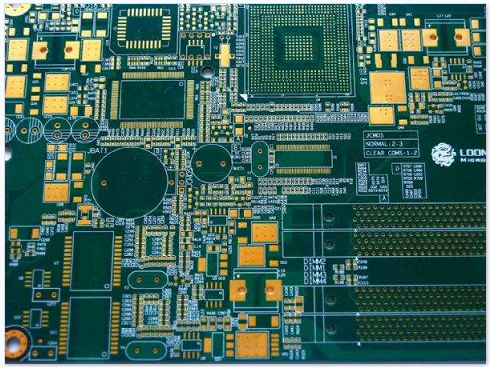

pcb电路板成型方式有哪些

  PCB电路板CNC成型制作流程:

  一、. 啤板:成型(啤板,锣板)→V-CUT或斜边(beveling)→洗板

  1.1啤板:按客户的外围要求制成冲压模具,在冲床上冲压而成,它适用于可大量生产又不太注重板边粗糙的客户。

  1. 2啤板的工艺流程:检查啤模→装模→啤板→检查→正式啤板→打磨→洗板

  1.3啤模外形可分:冲口模、外形脱料模、复合模。

  1.4啤模可分上下模,上下模形成剪口,其嵌合度可达0.02mm,经多次冲压后,剪口钝化,需重新进行打磨修理

  1. 5啤板的制作公差,外围公差为7mil,啤坑之间最小距离2mm.

  二、.锣板

  2.1 锣板:是根据客户对外围尺寸的要求制作锣带,将锣带输入电脑,由CNC控制的锣机上,使用锣刀进行锣板

  2.2锣刀一般采用钨钢制作,长度38.1mm,直径为0.8-3.175mm,spindle转速可达60.000RPM

  2. 3锣板的制作公差可达±4mil

  三、.手锣:成型时将板套在事先按客户要求尺寸作好的摸板上,再以手动铣床,沿模板外围铣切而成。目前我司多数对主机板实行是啤再手锣的方式。

  四、.V-CUT:V-CUT为方便客户在插件后将panel改为piece,而在piece中间刻划一条V槽,目前我司有手动与自动V-CUT两种,手动V-CUT须在成型后完成,自动V-CUT在成型前。

  4.1 V-CUT角度分为300,450.600三种

  4.2 V-CUT刀具使用的钨刚材料

  4.3 V-CUT时须调板,上下刀对准度及残余厚度,其中手动V-CUT精度较差,自动V-CUT使用CNC控制,对准度可达±3mil,残厚公差可达±3mil

  五、.斜边(beveling)

  对部分金手指板保证其插入顺利,在金手指前端作一斜边,也分自动,手动两种。影响斜边质量的重要因素是板厚及板翘。

  六. 洗板

  经成型后的板面一定会积存较多的粉屑,故需将其清洁够方能出货。

  以上就是小编整理的关于“pcb电路板成型方式有哪些”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
