pcb的工艺边是什么?pcb工艺边的三个设定标准

  • 发表时间:2019-09-07 21:53:47
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  在PCB工艺流程中,工艺边的预留对于后续的SMT贴片加工具有十分重要的意义。工艺边就是为了辅助生产插件走板、焊接波峰在PCB板两边或者四边增加的部分,主要为了辅助生产,不属于PCB板的一部分,在PCB生产完成后可以去除掉,下面线路板厂家的小编来详细的说一说pcb的工艺边是什么和pcb工艺边的三个设定标准。

  pcb工艺边介绍

  PCB板的工艺边,它是给贴片厂机器贴片时用的。其实对于我们来说不加工艺边更省钱,但没办法,要大规模生产就得用机器,用机器生产就得符合一定标准。

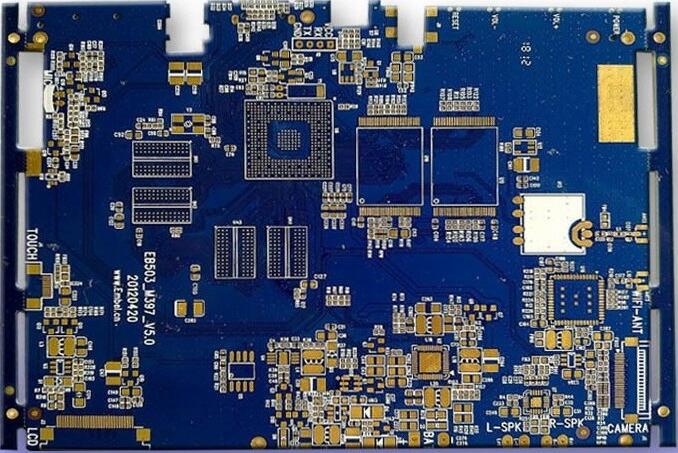

线路板厂家介绍pcb工艺边的知识

  工艺边就是在PCB板的两边各加5mm。这两边是不能有任何贴片元件的。

  工艺边就是为了辅助生产插件走板、焊接过波峰在PCB板两边或者四边增加的部分,主要为了辅助生产,不属于PCB板的一部分,生产完成需去除。

  pcb工艺边的三个设定标准

  1、PCB工艺边设定标准

  因为工艺边会消耗更多的PCB板材,会增加PCB的整体成本,所以在设计PCB工艺边时,需要平衡经济和可持续性。针对一些特殊形状的PCB板,可以巧妙地通过拼板方式,将原本留的2个工艺边或者4个工艺边的PCB板极大地简化。

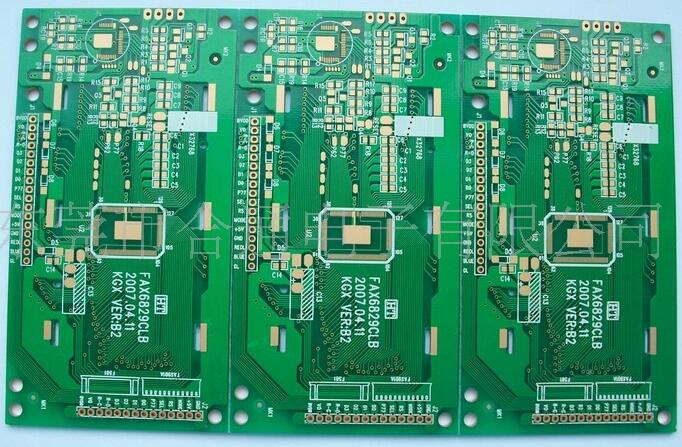

线路板厂家介绍pcb工艺边的设定标准知识

  贴片加工中在设计拼板方式时,需要充分考虑到SMT贴片机的轨道宽度,对于超过宽度350mm的拼板务必需要与SMT供应商的工艺工程师进行沟通。

  2、PCB工艺边设定原因

  留工艺边的主要原因是SMT贴片机轨道是用来夹住PCB板并流过贴片机的,因此太过于靠近轨道边的元器件在SMT贴片机吸嘴吸取元器件并贴装到PCB板上时,发生撞件现象,无法完成生产,因此必须预留一定的工艺边,比如2~5mm等等。同样地,也适用于一些插件元器件,在经过波峰焊时防止类似现象。

  3、PCB工艺边平整度

  PCB工艺边的平整度也是PCB生产中的重要组成部分。在去除PCB工艺边的时候,需要保证工艺边平整,尤其是对于组装精度要求极高的PCB板,任何不平整的毛边,会导致安装孔位偏移,给后续组装带来极大的麻烦。

  以上就是小编整理的关于pcb的工艺边是什么和pcb工艺边的三个设定标准,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
