PCB双层板制作过程与工艺介绍

  • 发表时间:2020-06-12 16:13:01
  • 作者:下单文员
  • 来源:新闻中心
  • 人气:

  电路板是电子设计的承载体,是所有电子元器件以及电路汇总的地方,现在的电子产品功能越来越多,包含的元器件越来越多,电路设计越来越复杂,最基础的单面板已经不能够通用了,当单面的电路不足以提供电子零件连接需求时,便可将电路布置于基板的两面,并在板上布建通孔电路以连通板面两侧电路。这种类型的PCB板就叫做双层pcb板。

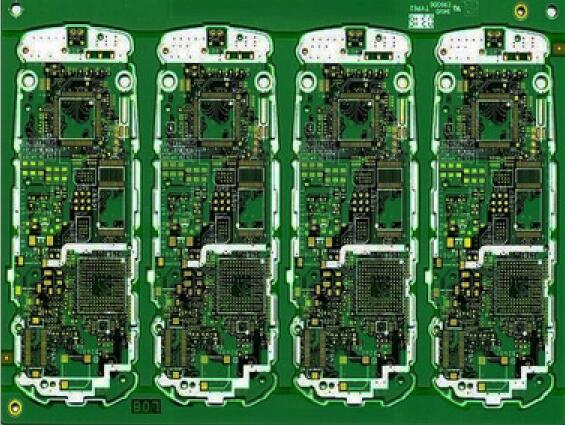

PCB双层板制作过程与工艺介绍

  PCB双层板制作过程与工艺

  双层PCB板制作生产流程大体上可以分成以下几个部分:

  印刷电路板—内层线路—压合—钻孔—镀通孔(一次铜)—外层线路(二次铜)—防焊绿漆—文字印刷—接点加工—成型切割—终检包装。

  以上就是小编整理的关于“PCB双层板制作过程与工艺介绍”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
