多层pcb板各层是什么结构，中间的介质是什么

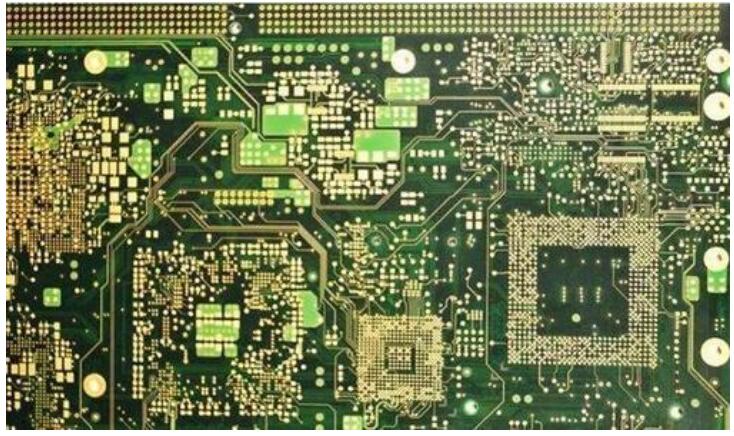

　　多层PCB板是指用于电器产品中的多层线路板,多层PCB板用上了更多单面板或双面板的布线板。用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印刷线路板，通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印刷线路板就成为四层、六层印刷电路板了，也称为多层印刷线路板。

　　多层PCB板各层的结构：

　　目前的电路板，主要由以下组成

　　1、线路与图面(Pattern)：线路是做为原件之间导通的工具，在设计上会另外设计大铜面作为接地及电源层。线路与图面是同时做出的。

　　2、介电层(Dielectric)：用来保持线路及各层之间的绝缘性，俗称为基材。通常工艺在PCB各层之间的介质称为半固化片，亦称为PP。

　　3、孔(Through hole / via)：导通孔可使两层次以上的线路彼此导通，较大的导通孔则做为零件插件用，另外有非导通孔(nPTH)通常用来作为表面贴装定位，组装时固定螺丝用。

　　4、防焊油墨(Solder resistant /Solder Mask) ：并非全部的铜面都要吃锡上零件，因此非吃锡的区域，会印一层隔绝铜面吃锡的物质(通常为环氧树脂)，避免非吃锡的线路间短路。根据不同的工艺，分为绿油、红油、蓝油。

　　5、丝印(Legend /Marking/Silk screen)：此为非必要之构成，主要的功能是在电路板上标注各零件的名称、位置框，方便组装后维修及辨识用。

　　6、表面处理(Surface Finish)：由于铜面在一般环境中，很容易氧化，导致无法上锡(焊锡性不良)，因此会在要吃锡的铜面上进行保护。保护的方式有喷锡(HASL)，化金(ENIG)，化银(Immersion Silver)，化锡(Immersion Tin)，有机保焊剂(OSP)，方法各有优缺点，统称为表面处理。

　　以上就是小编整理的关于“多层pcb板各层是什么结构，中间的介质是什么”，希望对大家有所帮助，如还有不清楚的地方，请联系我司客服为您解答。
