PCB板生产加工的收费标准包含哪些

  • 发表时间:2021-12-26 10:21:02
  • 作者:工艺工程师
  • 来源:新闻中心
  • 人气:
  • 本文有933个文字,预计阅读时间3分钟

  PCB板加工就是将绝缘基材上贴有铜箔的敷铜板加工成特定线路的线路板的过程,打比方你要遥控器的线路板,那么下单给线路板厂,那么线路板厂将你提供的图纸做成可以焊接元件的线路板,这个过程就是线路板加工(也叫PCB加工).

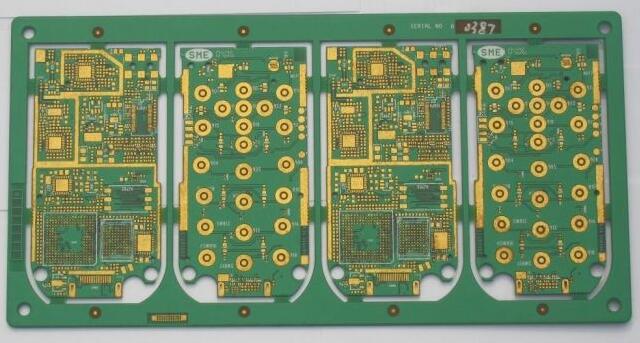

PCB板生产加工的收费标准包含哪些

  PCB板生产加工的收费标准:

  PCB价格是由以下多种因素组成的:

  一、PCB所用材料不同造成价格的多样性

  以普通双面板为例,板料一般有FR-4,CEM-3等,板厚从0.6mm到3.0mm不等,铜厚从?Oz到3 Oz不同,所有这些在板料一项上就造成了巨大的价格差异;在阻焊油墨方面,普通热固油和感光绿油也存在着一定的价格差,因而材料的不同造成了价格的多样性.

  二、PCB所采用生产工艺的不同造成价格的多样性

  不同的生产工艺会造成不同的成本。如镀金板与喷锡板,制作外形的锣(铣)板与啤(冲)板,采用丝印线路与干膜线路等都会形成不同的成本,导致价格的多样性。

  三、PCB本身难度不同造成的价格多样性

  即使材料相同,工艺相同,但PCB本身难度不同也会造成不同的成本。如两种线路板上都有1000个孔,一块板孔径都大于0.6mm与另一块板孔径均小于0.6mm就会形成不同的钻孔成本;如两种线路板其他相同,但线宽线距不同,一种均大于0.2mm,一种均小于0.2mm,也会造成不同的生产成本,因为难度大的板报废率较高,必然成本加大,进而造成价格的多样性。

  四、客户要求不同也会造成价格的不同

  客户要求的高低会直接影响板厂的成品率,如一种板按IPC-A-600E,class1要求有98%合格率,但按class3要求可能只有90%的合格率,因而造成板厂不同的成本,最后导致产品价格的多变。

  五、PCB厂家不同造成的价格多样性

  即使同一种产品,但因为不同厂家工艺装备、技术水平不同,也会形成不同的成本,时下很多厂家喜欢生产镀金板,因为工艺简单,成本低廉,但也有一部分厂家生产镀金板,报废即上升,造成成本提高,所以他们宁愿生产喷锡板,因而他们的喷锡板报价反而比镀金板低。加工PCB很简单的.首先将你的PCB文件按照厂家要求导出,写好相关的制作要求,然后发给制作厂家就可以了.

  根据你选用的板材不同,双面PCB目前国内的价格在每平方厘米0.1元到1元不等.多层板要贵一些.而且价格还与你的要求有关:是否要求进行针孔检验,阻焊层是否涂敷,焊盘镀锡还是镀金等等.

  以上就是小编整理的关于“PCB板生产加工的收费标准包含哪些”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
