pcb板过孔开窗、盖油、塞油三者之间区别在哪里

  • 发表时间:2019-09-09 18:57:50
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  双面板和多层板上面都会有许多的过孔,很多板子过孔的处理方式不一样,一般有三种,开窗、盖油、塞油,那么这三种的区别在哪里呢,下面小编来详细的介绍一下。

  过孔开窗介绍

  过孔开窗指的是via过孔的焊环上面裸露,不盖油墨。这种处理方式类似于插件孔的处理方式,插件孔一般都是要开窗上锡的。过孔开窗一般是设计者有特殊需求的时候,就会进行这种处理。如果表面处理是喷锡的话,这样处理的过孔就可以像贴片焊盘一样,可以上锡焊接的。

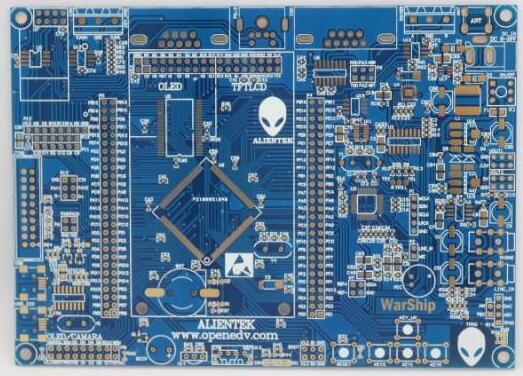

pcb生产过程中过孔开窗、盖油、塞油的知识介绍

  过孔盖油介绍

  过孔盖油指的是via过孔的焊环上面不裸露,覆盖油墨,为避免板子使用时有短路等情况,一般会选择过孔盖油,这样既保证了电性能,也避免了使用过程中与其他部件短路的风险。

  过孔塞油介绍

  过孔塞油指的是指的把过孔全孔塞上油,堵往过孔,这样阻焊环上的油,就不会流入过孔,对孔内用油墨进行塞孔。过孔塞油好的标准是过孔不透光,从孔一面看过去,看不透到另外一面的。

  三者的区别

  过孔盖油和过孔开窗的区别:过孔盖油指的过孔的焊环上面覆盖油墨,这里做的目的是孔的焊环边缘部分都有绿油覆盖了,起到绿油绝缘作用。而过孔开窗与之相反,过孔的焊环上面裸露,不盖油墨。如果做表面处理喷锡的话,焊环这里就类似于贴片焊盘上锡,可以用来焊接作用。

  过孔盖油和过孔塞油的区别:过孔盖油指的过孔的焊环上面覆盖油墨,这里这样做的目的是使过孔的焊环边缘部分都有绿油覆盖了,而过孔塞油指的是过孔全孔塞上油墨,堵住过孔,这里指的是孔内都用油墨塞住了,不透光。

  过孔开窗和过孔塞油的区别:一个是过孔焊环裸露,过孔透光出来了,一个是过孔全部覆盖油墨了,且孔内也被油墨塞住了,不透光。

  以上就是小编整理的关于pcb板过孔开窗、盖油、塞油三者之间的区别,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
