经常在PCB要求术语当中,会出现OZ这两个字母,有些朋友不清楚这代表是什么意思,1OZ又代表多少,这里小编来详细的说一说。

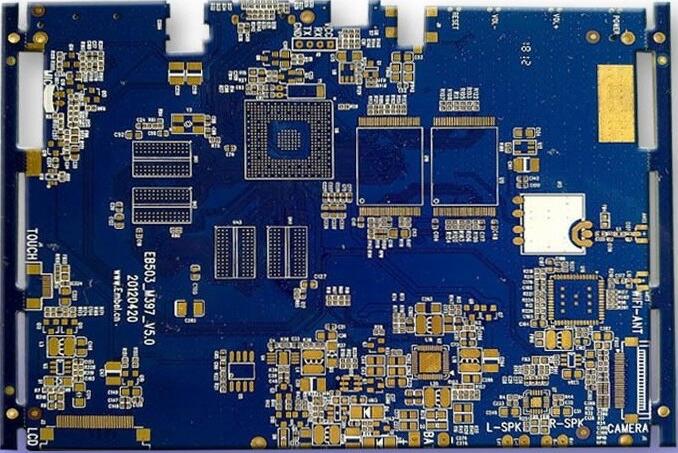

pcb电路板打样工厂介绍pcb中1OZ是什么意思
在PCB行业中,1OZ意思是重量1OZ的铜均匀平铺在1平方英尺(FT2)的面积上所达到的厚度。它是用单位面积的重量来表示铜箔的平均厚度。用公式来表示即,1OZ=28.35g/ FT2(FT2为平方英尺,1平方英尺=0.09290304平方米)。
首先,我们知道铜的密度常数和相关单位换算公式如下:
1厘米(cm)=10毫米(mm); 1毫米(mm)=1000微米(um)
1 FT2≈929.0304cm2
根据质量的计算公式m=ρ×V(体积)=ρ×S(面积)×t(厚度),知道铜箔的重量除以铜的密度和面积即为铜箔厚度!
所以,t=28.35÷929.0304÷8.9cm≈0.0034287cm=34.287um≈34.287÷25.4mil≈1.35mil
铜厚1.OZ(0.035mm) 铜厚1.5OZ(0.05mm) 铜厚2.OZ(0.07mm)
先计算Track的截面积,大部分PCB的铜箔厚度为35um(不确定的话可以问PCB厂家)它乘上线宽就是截面积,注意换算成平方毫米。 有一个电流密度经验值,为15~25安培/平方毫米。把它称上截面积就得到通流容量。
PCB载流能力的计算一直缺乏权威的技术方法、公式,经验丰富CAD工程师依靠个人经验能作出较准确的判断。但是对于CAD新手,不可谓遇上一道难题。
线宽的单位是:Inch (inch 英寸=25.4 millimetres 毫米)1 oz.铜=35微米厚,2 oz.=70微米厚, 1 OZ =0.035mm 1mil.=10-3inch.
最大电流值应该是指在温升限制下的最大允许值,熔断值是温升到达铜的熔点的那个值。Eg. 50mil 1oz 温升1060度(即铜熔点),电流是22.8A。
以上就是pcb电路板打样工厂介绍pcb中1OZ是什么意思,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
