pcb打样是什么意思?pcb打样有哪些表面处理工艺?

  • 发表时间:2019-06-10 15:38:52
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  随着电子产品不断的更新换代,pcb的需求量也越来越大,其实在大批量生产之前,需要工程师们经过不断的试验,测试,包括板子的功能,外形这些,要测试板子,必须要有实物pcb板,那么就要进行pcb打样,下面小编来详细的说一说。

  pcb打样是什么意思

  所谓“PCB打样”,即是指印制电路板在批量生产前的试产,主要应用为电子工程师在设计好电路,并完成PCB之后,向工厂进行小批量试产的过程。这个过程属于产品设计未完成确认和测试之前,即我们所理解的“PCB打样”。

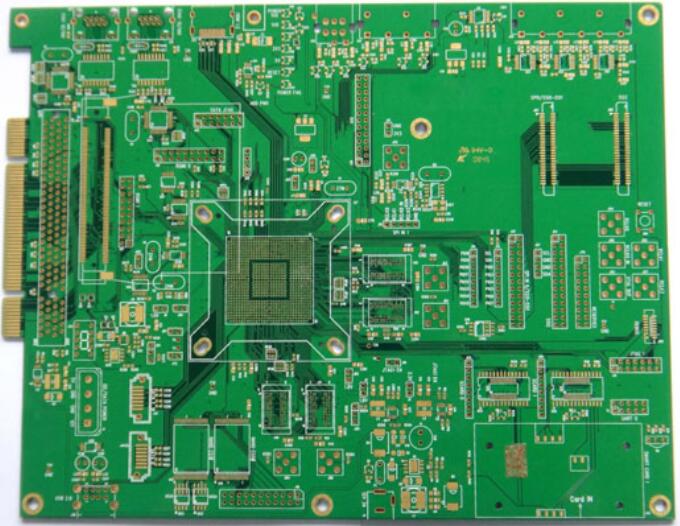

pcb打样是什么意思

  电子产品的更新迭代比较快,所以pcb打样的需求也在逐步的成长当中,市场份额在不断扩大,随着电子产品的工艺要求越来越高,信息越来越高速,导致多层板pcb打样上升比较快。

  pcb打样有哪些表面处理工艺

  常见的PCB表面处理工艺有:热风整平(HASL,hot air solder leveling)俗称喷锡,有机涂覆(OSP),化学镀镍/浸金,浸银,浸锡等。

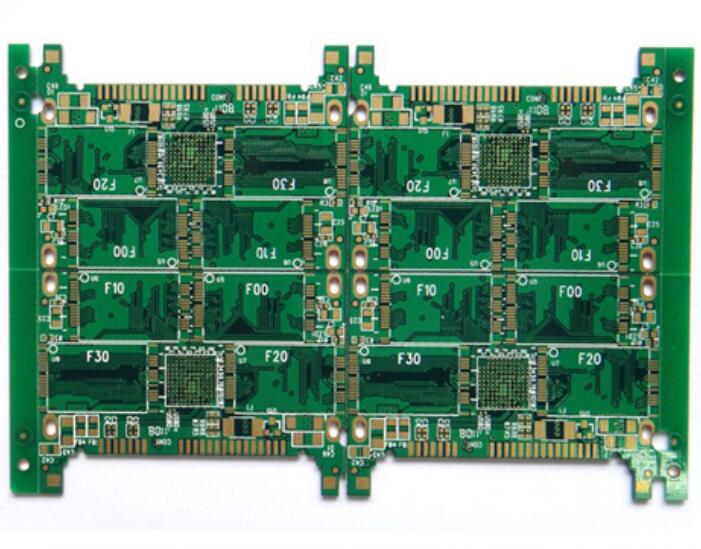

pcb打样有哪些表面处理工艺

  以上就是小编为您介绍的关于什么是pcb打样和常见的表面处理工艺,希望能够帮助到大家,如果想要了解更详细的产品可点击右侧人工服务或者直接联系我们18118734090,我们会有专业的人士为您对接。
