PCB使用差分走线的好处?使用差分走线的要求有哪些

  • 发表时间:2019-09-08 19:09:51
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  随着人们生活水平的提高,对电子产品的要求也越来越高,特别是目前无线的产品比较多,那么对信号接收各方面都有了很大的要求,那么我们在设计pcb的时候,差分走线就显得十分的重要,下面小编来详细的说一说PCB差分的优点和走线的要求。

  PCB使用差分走线的好处

  1、 输出驱动总的dI/dr会大幅降低,从而减小了轨道塌陷和潜在的电磁干扰;

  2、 与单端放大器相比,接收器中的差分放大器有更高的增益;

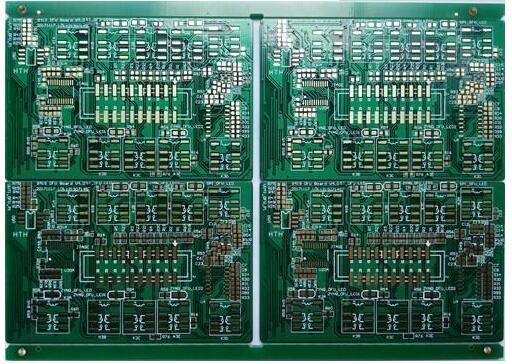

PCB生产中使用差分走线的好处介绍

  3、 差分信号在一对紧耦合差分对中传输时,在返回路径中对付串扰和突变的鲁棒性更好;

  4、 因为每个信号都有自己的返回路径,所以差分新信号通过接插件或封装时,不易受到开关噪声的干扰;

  PCB使用差分走线的要求

  1、确定走线模式、参数及阻抗计算

  差分对走线分外层微带线差分模式和内层带状线差分模式两种,通过合理设置参数,阻抗可利用相关阻抗计算软件(如POLAR-SI9000)计算也可利用阻抗计算公式计算。

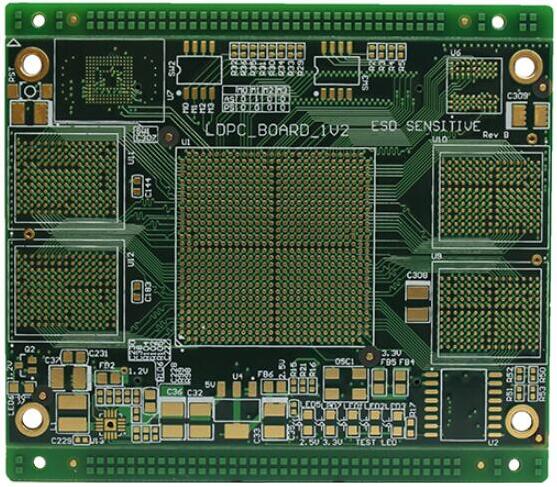

PCB生产中使用差分走线的要求介绍

  2、走平行等距线

  确定走线线宽及间距,在走线时要严格按照计算出的线宽和间距,两线间距要一直保持不变,也就是要保持平行。平行的方式有两种: 一种为两条线走在同一线层(side-by-side),另一种为两条线走在上下相两层(over-under)。

  一般尽量避免使用后者即层间差分信号, 因为在PCB板的实际加工过程中,由于层叠之间的层压对准精度大大低于同层蚀刻精度,以及层压过程中的介质流失,不能保证差分线的间距等于层间介质厚度, 会造成层间差分对的差分阻抗变化。困此建议尽量使用同层内的差分。

  3、抗干扰能力强

  因为两根差分走线之间的耦合很好,当外界存在噪声干扰时,几乎是同时被耦合到两条线上,而接收端关心的只是两信号的差值,所以外界的共模噪声可以被完全抵消。

  4、能有效抑制 EMI

  同样的道理,由于两根信号的极性相反,他们对外辐射的电磁场可以相互抵消,耦合的越紧密,泄放到外界的电磁能量越少。

  5、时序定位精确

  由于差分信号的开关变化是位于两个信号的交点,而不像普通单端信号依靠高低两个阈值电压判断,因而受工艺,温度的影响小,能降低时序上的误差,同时也更适合于低幅度信号的电路。目前流行的 LVDS(low voltage differential signaling)就是指这种小振幅差分信号技术。

  以上就是小编介绍的关于PCB使用差分走线的好处和使用差分走线的要求,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
