pcb拼板是什么意思?pcb做成拼板有什么好处?

  • 发表时间:2019-09-07 19:44:01
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  电子行业的快速发展,pcb的产量也跟着上了一个新的台阶,为了节约成本和提高生产效率,生产时都会采用拼板的方式来生产,那么PCB为什么要拼板呢?拼板有什么好处呢,下面小编来详细的说一说。

  pcb拼板介绍

  pcb拼板只是为了生产方便,对于制板厂来说,他的基材一般都比较大,一次做很多块板子,然后给一块一块的切下来,如果做拼板主要是在焊接生产时候用,想象一个指甲盖大的板子一个一个的在汽车那么大的SMT机子上焊接。

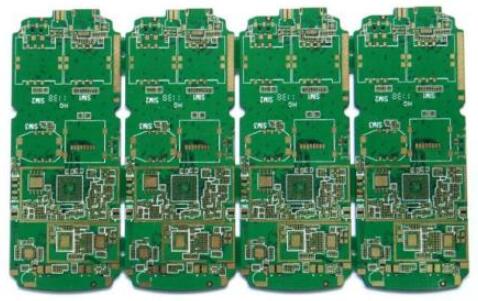

线路板厂家介绍pcb拼板是什么意思

  pcb拼板有好几种定义的! 方便客户插件是一个方便厂家自己生产是一个节约材料是一个!方便插件就是客户要求这样拼,你就必须按要求去做。厂家方便生产是方便V割等。节约材料就是为了更加完美的运用材料而不浪费或者留太多的边料!

  单块PCB的尺寸要根据整机的总体结构来确定。PCB的大小、形状应适合表面组装生产线生产,符合印刷机、贴片机适用的基板尺寸范围和再流焊炉的工作宽度。

  由于SMB的尺寸较小,为了更适应SMT自动化生产往往将多块板组合成一块板,有意识地将若干个相同单元PCB进行有规则的拼合,把它们拼合成长方形或正方形,称为拼板。

  pcb拼板的好处

  尺寸小的PCB采用拼板可以提高生产效率,増强生产线的适用性,减少工装准备费用。单面贴装的印制板拼板贴装面在同一面,双面全贴装不进行波峰焊的可采用双数拼板正反面各半,两面图形按相同的排列方式,这种排列方式可以提高设备利用率(在中、小批量生产条件下设各投资可减半),节约生产准备費用和时间。

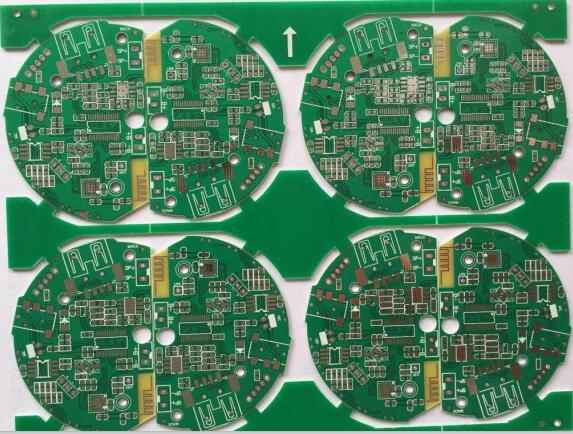

线路板厂家介绍pcb做成拼板有什么好处

  拼板之间可以采用V形槽直线分割、邮票孔、冲糟等工艺手段进行组合,要求刻糟精确、深度均匀,有较好机械支撑强度但又易于分割机分断或用手掰开。

  对于小相同印制电路的PCB拼合亦可按此原则进行, 但应注意元件位号的编写方法。拼合的印制电路板俗称“邮票”板。

  1、邮票板可由多块同样的PCB组成或由多块不同的PCB组成。

  2、邮票板上各电路板间的连接筋起机械支撐作用。因此它既要有一定的强度,又要便于折断把电路分开。

  3、根据表面组装设各的情况决定邮票板的最大外形尺寸,如贴片机的贴片面积印刷机的最大印刷面积和再流焊传送带的工作宽度等。

  以上就是小编整理的关于什么是pcb拼板和pcb做成拼板的好处,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
