什么是PCB过孔盖油和过孔开窗?两者有什么区别?

  • 发表时间:2019-09-07 20:05:05
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:
  • 本文有430个文字,预计阅读时间2分钟

  在PCB双面板和多层板中,为连通各层之间的印制导线,在各层需要连通导线的交汇处钻上一个公共孔,即过孔,过孔也称金属化孔。过孔盖油和过孔开窗是两种常见的PCB过孔处理方式这两种方式有什么区别呢,下面小编来详细的说一说。

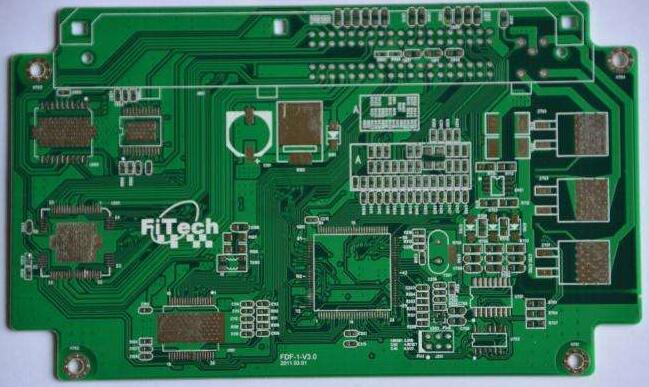

  过孔盖油和开窗知识

  过孔盖油

  指过孔的ring环必须保证油墨的厚度,重点管控的是ring环不接受假性露铜和孔口油薄。
PCB生产过程中过孔盖油和开窗的区别知识

  过孔盖油规定:

  1、挡点菲林:过孔做成比孔单边小0.05mm

  2、绿油菲林:过孔做成比孔整体小0.25mm

  过孔开窗

  就是导通孔(via)的焊环上锡(就像插件焊盘一样裸露出来喷上锡)开窗喷锡,一般是用来调试测量信号,缺点就是容易造成短路。过孔开窗就像插件焊盘一样开窗喷上锡,检验标准:可上锡,能轻易上锡 。

  区别

  弄清了这两个名词的概念,自然就能分清楚开窗盖油有什么不同了,过孔是开窗还是盖油,主要还是客户的要求来做的。

  以上就是小编整理的关于什么是PCB过孔盖油和过孔开窗和两者有什么区别,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
