随着电子行业的不断发展,电子产品已进入千家万户,电子产品中基本上都会有一块或者几块pcb板,有很多朋友不是很清楚什么是电路板和电路板的基本功能,今天小编来普及一下电路板的基本功能。
什么叫电路板
电路板的名称有:陶瓷电路板,氧化铝陶瓷电路板,氮化铝陶瓷电路板,线路板,PCB板,铝基板,高频板,厚铜板,阻抗板,PCB,超薄线路板,超薄电路板,印刷(铜刻蚀技术)电路板等。电路板使电路迷你化、直观化,对于固定电路的批量生产和优化用电器布局起重要作用。
电路板可称为印刷线路板或印刷电路板,英文名称为(Printed Circuit Board)PCB、(Flexible Printed Circuit board)FPC线路板(FPC线路板又称柔性线路板柔性电路板是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性,绝佳的可挠性印刷电路板。
具有配线密度高、重量轻、厚度薄、弯折性好的特点。)和软硬结合板(reechas,Soft and hard combination plate)-FPC与PCB的诞生与发展,催生了软硬结合板这一新产品。
因此,软硬结合板,就是柔性线路板与硬性线路板,经过压合等工序,按相关工艺要求组合在一起,形成的具有FPC特性与PCB特性的线路板。
电路板的基本知识
印刷电路板(Printed circuit board)几乎会出现在每一种电子设备当中。如果在某样设备中有电子零件,那么它们也都是镶在大小各异的PCB板上。除了固定各种小零件外,PCB的主要功能是提供上头各项零件的相互电气连接。

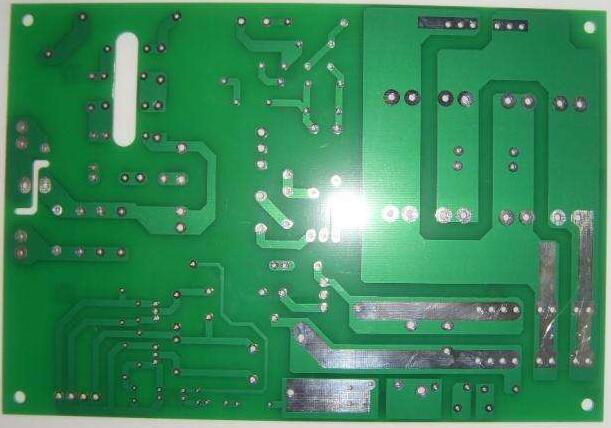

随着电子设备越来越复杂,需要的零件越来越多,PCB板上的线路与零件也越来越密集。板上没有零件的被称为“裸板”,也常被称为“印刷线路板Printed Wiring Board(PWB)”。
PCB板本身的基板是由绝缘隔热、并不易弯曲的材质所制作成。在PCB板表面看到的细小线路材料是铜箔,原本铜箔是覆盖在整个板子上的,只是在制造过程中部份被蚀刻处理掉了,留下来的部份就变成网状的细小线路了。这些线路被称作导线(conductor pattern)或称布线,并用来提供PCB板载零件的电路连接。
为了将零件固定在PCB板上,我们将它们的接脚直接焊在PCB板上。在最基本的PCB(单面板)上,零件都集中在其中一面,导线则都集中在另一面。
这么一来我们就需要在板子上打洞,这样接脚才能穿过板子到另一面,所以零件的接脚是焊在另一面上的。因为如此,PCB的正反面分别被称为零件面(Component Side)与焊接面(Solder Side)。
如果PCB板上有某些零件,需要在制作完成后可以自由装拆,那么该零件安装时会用到插座(Socket)。由于插座是直接焊在PCB板上的,零件可以任意的拆装。
比如:ZIF(Zero Insertion Force,零拨插力式)插座,它可以让零件(这里指的是CPU)可以轻松插进插座,也可以拆下来。插座旁的固定杆,可以在您插进零件后将其固定。
如果要将两块PCB板相互连结,一般我们都会用到俗称「金手指」的边接头(edge connector)。金手指上包含了许多裸露的铜垫,这些铜垫事实上也是PCB布线的一部份。
通常连接时,我们将其中一片PCB上的金手指插进另一片PCB抄板上合适的插槽上(一般叫做扩充槽Slot)。在计算机中,像是显示卡,声卡或是其它类似的界面卡,都是借着金手指来与主机板连接的。 PCB板上的绿色或是棕色,是阻焊漆(solder mask)的颜色。

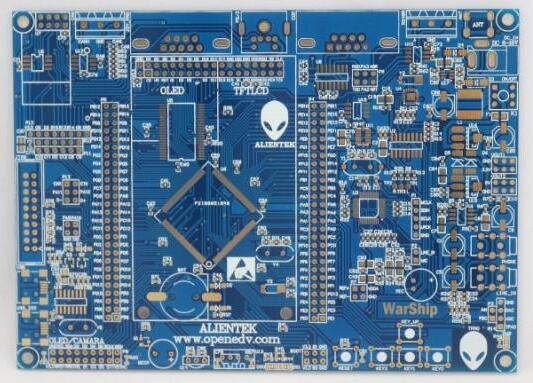

这层是绝缘的防护层,可以保护铜线,也可以防止零件被焊到不正确的地方。在阻焊层上另外会印刷上一层丝网印刷面(silk screen)。通常在这上面会印上文字与符号(大多是白色的),以标示出各零件在板子上的位置。丝网印刷面也被称作图标面(legend)。
以上就是小编整理的关于什么叫电路板和电路板的基本知识,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
