广东多层精密pcb线路板打样加工制作

　　随着电子产品的不断更新换代，从之前的单面板到现在的双面板，可谓是发展迅速，PCB素有“电子产品之母”的美誉，几乎所有的电子产品都离不开PCB，电子产品逐渐向着高、精、尖发展，需求量也越来越大，工厂也比较多，良莠不齐，价格也尽不相同，那么广东多层精密pcb线路板打样加工制作如何呢，下面小编来详细的说一说。

　　pcb加工能力

　　图形线路

　　成品外层铜厚 35--140um 指成品电路板外层线路铜箔的厚度。

　　成品内层铜厚 17-70um 指的是线路中两块铜皮的连接线宽。

　　走线与外形间距 ≥10mil(0.25mm) 锣板出货，线路层走线距板子外形线的距离不小于0.25mm;V割拼板出货，走线距V割中心线距离不能小于0.35mm，特殊焊盘要求与外型相切时，需接受焊盘侧方露铜。

　　有效线路桥 4mil 指的是线路中两块铜皮的连接线宽。

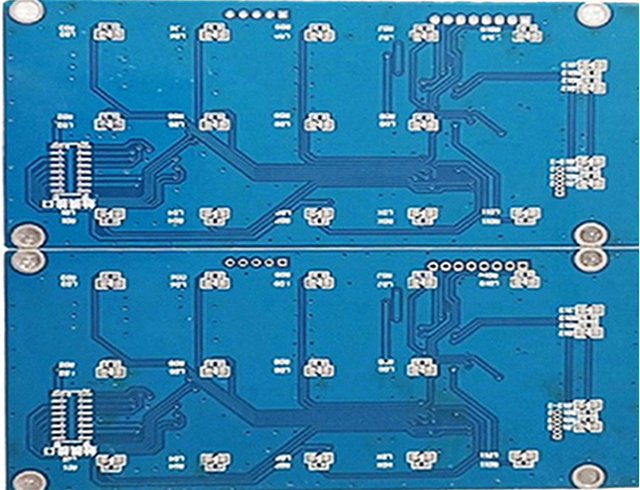

　　半孔板拼版规则

　　1.一面或两面半孔板采用V-CUT或邮票连接

　　2.三面或四面半孔板采用四角加连接位的拼版方式

　　多款合拼出货 多款合拼出货需采用可行的V-CUT或邮票孔连接方式连接

　　pcb定制优势

　　交期稳定

　　全程ERP订单管理生产系统，实时监测各项生产环节、全线清晰管控、同时全程对PCB板进行专用仪器测试，且拥有多条生产线有效保障交期准时准点交付。

　　价格合理

　　在自购土地上建立了完全属于本公司的独立厂房，拥有独立的环保处理系统，从开料到测试所有工序均在工厂内部完成，省去中间外发环节，最大化为客户降低成本。

　　以上就是小编整理的关于"广东多层精密pcb线路板打样加工制作",希望对大家有所帮助，如还有不清楚的地方，请联系我司客服为您解答。
