什么是多层电路板?多层电路板的生产工序流程是什么

  • 发表时间:2019-09-09 07:55:09
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:
  • 本文有1703个文字,预计阅读时间5分钟

  随着电子行业的不断发展,为了满足更多用户的需求,单双面板已经不能全部满足电子产品的发展,多层板运用而生,那么什么是多层线路板,多层电路板的流程是什么呢,下面小编来详细的介绍一下。

  多层电路板介绍

  双面板是中间一层介质,两面都是走线层。多层板就是多层走线层,每两层之间是介质层,介质层可以做的很薄。多层电路板至少有三层导电层,其中两层在外表面,而剩下的一层被合成在绝缘板内。它们之间的电气连接通常是通过电路板横断面上的镀通孔实现的。

  多层电路板的流程

  一、黑化和棕化的目的

  1、去除表面的油污,杂质等污染物;

  2、增大铜箔的比表面,从而增大与树脂接触面积,有利于树脂充分扩散,形成较大的结合力;

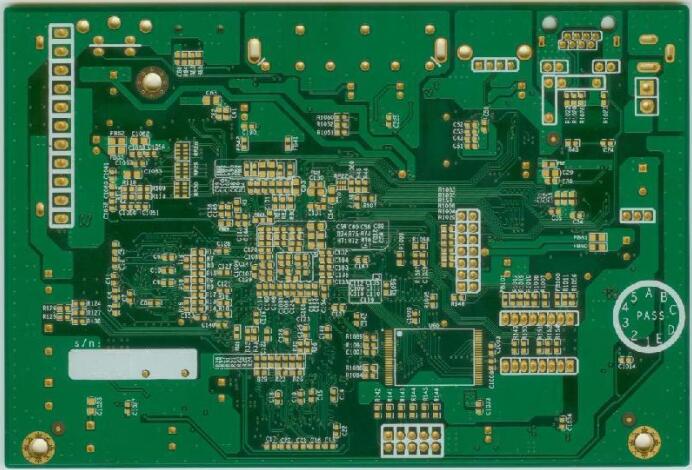

pcb厂家生产多层电路板的工序流程知识

  3、使非极性的铜表面变成带极性CuO和Cu2O的表面,增加铜箔与树脂间的极性键结合;

  4、经氧化的表面在高温下不受湿气的影响,减少铜箔与树脂分层的几率。

  5、内层线路做好的板子必须要经过黑化或棕化后才能进行层压。它是对内层板子的线路铜表面进行氧化处理。一般生成的Cu2O为红色、CuO为黑色,所以氧化层中Cu2O为主称为棕化、CuO为主的称为黑化。

  (1)层压是借助于B-阶半固化片把各层线路粘结成整体的过程。这种粘结是通过界面上大分子之间的相互扩散,渗透,进而产生相互交织而实现。阶半固化片把各层线路粘结成整体的过程。这种粘结是通过界面上大分子之间的相互扩散,渗透,进而产生相互交织而实现。

  (2)目的:将离散的多层板与黏结片一起压制成所需要的层数和厚度的多层板。

  1、排版将铜箔,黏结片(半固化片),内层板,不锈钢,隔离板,牛皮纸,外层钢板等材料按工艺要求叠合。如果六层以上的板还需要预排版。将铜箔,黏结片(半固化片),内层板,不锈钢,隔离板,牛皮纸,外层钢板等材料按工艺要求叠合。如果六层以上的板还需要预排版。

  2、层压过程将叠好的电路板送入真空热压机。利用机械所提供的热能,将树脂片内的树脂熔融,借以粘合基板并填充空隙。

  3、层压对于设计人员来说,层压首先需要考虑的是对称性。因为板子在层压的过程中会受到压力和温度的影响,在层压完成后板子内还会有应力存在。因此如果层压的板子两面不均匀,那两面的应力就不一样,造成板子向一面弯曲,大大影响PCB的性能。

  另外,就算在同一平面,如果布铜分布不均匀时,会造成各点的树脂流动速度不一样,这样布铜少的地方厚度就会稍薄一些,而布铜多的地方厚度就会稍厚一些。为了避免这些问题,在设计时对布铜的均匀性、叠层的对称性、盲埋孔的设计布置等等各方面的因数都必须进行详细考率。

  二、去钻污与沉铜

  目的:将贯通孔金属化。

  1、电路板的基材是由铜箔,玻璃纤维,环氧树脂组成。在制作过程中基材钻孔后孔壁截面就是由以上三部分材料组成。

  2、孔金属化就是要解决在截面上覆盖一层均匀的,耐热冲击的金属铜。孔金属化就是要解决在截面上覆盖一层均匀的,耐热冲击的金属铜。

  3、流程分为三个部分:一去钻污流程,二化学沉铜流程,三加厚铜流程(全板电镀铜)。

  三、沉铜与加厚铜

  孔的金属化涉及到一个能力的概念,厚径比。厚径比是指板厚与孔径的比值。,厚径比。厚径比是指板厚与孔径的比值。当板子不断变厚,而孔径不断减小时,化学yao水越来越难进入钻孔的深处,虽然电镀设备利用振动、加压等等方法让yao水得以进入钻孔中心,可是浓度差造成的中心镀层偏薄仍然无法避免。

  这时会出现钻孔层微开路现象,当电压加大、板子在各种恶劣情况下受冲击时,缺陷完全暴露,造成板子的线路断路,无法完成指定的工作。

  所以,设计人员需要及时的了解制板厂家的工艺能力,否则设计出来的PCB就很难在生产上实现。需要注意的是,厚径比这个参数不仅在通孔设计时必须考虑,在盲埋孔设计时也需要考虑。

  四、外层干膜与图形电镀

  外层图形转移与内层图形转移的原理差不多,都是运用感光的干膜和拍照的方法将线路图形印到板子上。外层干膜与内层干膜不同在于:

  如果采用减成法,那么外层干膜与内层干膜相同,采用负片做板。板子上被固化的干膜部分为线路。去掉没固化的膜,经过酸性蚀刻后退膜,线路图形因为被膜保护而留在板上。

  以上就是小编介绍的什么是多层电路板和多层电路板的生产工序流程,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话,我们会有专业的人员为您解答。
