我国的印制线路板行业亦呈现出分散的竞争格局，企业规模普遍较小，大型PCB企业数量较少。据CPCA统计，2013年中国约有1,500家PCB企业，主要分布在珠三角、长三角和环渤海区域。2013年大型企业及超大型企业合计50家，约占中国大陆地区PCB企业总数的3.3%。

　　长三角、珠三角地区是国内电子科技产品较发达的地区，也是IT和PCB的发源地，在地域、人才、经济环境方面享有得天独厚的优势，目前处于产业升级阶段。PCB中低端产品逐步向内地其他地区转移，而高端产品和高附加值产品继续集中在长三角、珠三角地区。

　　而作为苏南经济发达地区“苏锡常”之一的常州，位处PCB产业发达长三角的腹地，行业竞争更为激烈，而目前常州PCB的龙头企业应属通过了ISO9001:2008、UL及CQC安全认证的常州海弘/澳弘电子有限公司。

　　常州市武进三维电子有限公司(软板)

　　常州市耶雅电子有限公司

　　常州华夏线路板厂 (单双)

　　常州宏都线路板有限公司 ( 双)

　　常州市福莱特电子有限公司

　　常州市耶雅电子有限公司

　　常州澳弘电子有限公司 (双 多)

　　常州安泰诺特种印制板有限公司

　　泰州市泰鑫电子有限公司 多

　　常州宏都线路板有限公司

　　常州市武进三维电子有限公司(软板)

　　常州华夏线路板厂 (单双)

　　常州市春林电子有限公司

　　常州紫寅电子电路有公司

　　常州平方电子有限公司

　　常州市经伟实业有限公司

　　江苏常州方大电路板有限公司

　　常州安泰诺特种印制板有限公司 (多)

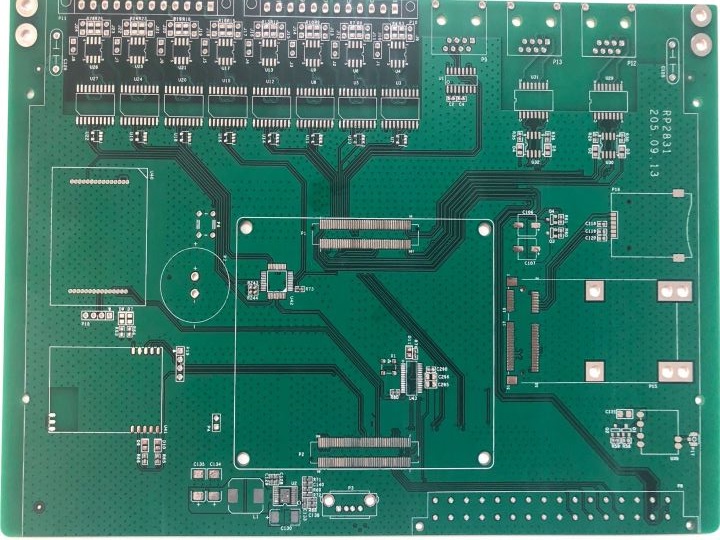

　　1、常州PCB线路板怎样报价，公式怎么算?

　　PCB单价=单位面积价格*长度*宽度(含板边)

　　如果是拼板，要按总面积计算，再除以拼板数。

　　另外，还有一些工程费用，如模具、菲林、测架等。如做大货或长期合作商，可能免工程费用。

　　2、常州PCB快速打样的报价

　　1. 双面板：

　　长宽都在5cm以内打样10pcs: 50元/款

　　长宽都在8cm以内打样10pcs: 80元/款

　　长宽都在10cm以内打样10pcs: 100元/款

　　2. 四层板：

　　长宽都在5cm以内打样10pcs :350元/款 (含测试，测试费须在50元以内)

　　长宽都在10cm以内打样10pcs :400元/款 (含测试，测试费须在50元以内)

　　常州海弘电子有限公司简介：

　　我们是由“常州海弘电子有限公司”和“常州澳弘电子有限公司”两家姊妹公司组成的，专业的印制线路板(PCB)生产和服务企业，极富活力，反应迅捷。

　　作为全球家电行业主要的PCB供应商，我们始终秉持“承载数字科技力量”的理念，不断变革、贴近客户，为电子产品数字化的不断发展与延伸提供最安全可靠的产品及优质专业的服务。我们成功的基础是与客户一起形成核心竞争力并取得成功。

　　公司一直致力于单面板、双面板、多层板、以及铝基板、碳墨板等各种线路板的生产。经过长年坚持不懈的努力，从最初的几十人的作坊式加工发展到今天大批量全自动的现代化加工模式，在国内外印制线路板(PCB)行业中占据了一席之地。

　　地址：常州市新北区春江镇魏村长江村

　　常州市双进电子有限公司简介：

　　常州市双进电子有限公司成立于1987年7月。坐落于沪、宁两市之间的新兴工业城市——常州市境内，公司占地面积60000平方米，厂区面积40000余平方米。

　　并于1997年组建成立了常州市协和电路板有限公司;2012年又组建成立了常州市超远通讯科技有限公司。公司距沪宁高速口约5分钟车程，距常州机场约30分钟车程，京沪、沪宁高铁穿行而过，公路、铁路、空运等交通均十分便捷。

　　地址：江苏省常州市武进区横林镇崔桥崔塘中路1号

　　PCB板生产加工厂家推荐诚暄PCB：

　　深圳市诚暄电路科技有限公司是一家专业从事快速pcb板生产，线路板制作，电路板加工和销售为一体的高新技术厂家。专注双面pcb板，四层pcb板，多层pcb板的生产制作，快板可以8小时快速交货，批量可以48小时快速交货，准时交货率达98%以上。

　　目前长三角市场中，普通的线路板(FR4 1.6、喷锡、单双层pcb)等常规的pcb打样都在100元左右。一些打样价位甚至低于100元。主要是因为价格便宜。 难道低价pcb打样真的是“物美价廉”?快速低价厂家进入了电路板打样厂。然而以次充好、不具备实力的从业者纷纷混迹于市场，搅花了消费者眼睛。广告满天飞。

　　选择到一家好的PCB打样厂家无非注意以下三点：一、交货速度;二、质量保证;三、价格公道。

　　能保证这三点的打样厂家基本就可以进行合作了。深圳华强PCB打样是一家专业从事PCB打样的，这三点都能满足，有需要的朋友可以前来考察。

　　其次，选择好PCB打样厂家之后，再把PCB资料发给厂家之前应注意反复检查自己的设计，否则设计有问题打出来的板子也只能成为废料，费时更费力。经常出现的问题总结如下：

　　一、图形层的滥用

　　1、在一些图形层上做了一些无用的连线，本来是四层板却设计了五层以上的线路，使造成误解。

　　2、设计时图省事，以Protel软件为例对各层都有的线用Board层去画，又用Board层去划标注线，这样在进行光绘数据时，因为未选Board层，漏掉连线而断路，或者会因为选择Board层的标注线而短路，因此设计时保持图形层的完整和清晰。

　　3、违反常规性设计，如元件面设计在Bottom层，焊接面设计在Top，造成不便。

　　二、字符的乱放

　　1、字符盖焊盘SMD焊片，给印制板的通断测试及元件的焊接带来不便。

　　2、字符设计的太小，造成丝网印刷的困难，太大会使字符相互重叠，难以分辨。

　　三、加工层次定义不明确

　　1、单面板设计在TOP层，如不加说明正反做，也许制出来的板子装上器件而不好焊接。

　　2、例如一个四层板设计时采用TOP mid1、mid2 bottom四层，但加工时不是按这样的顺序放置，这就要求说明。

　　四、单面焊盘孔径的设置

　　1、单面焊盘一般不钻孔，若钻孔需标注，其孔径应设计为零。如果设计了数值，这样在产生钻孔数据时，此位置就出现了孔的座标，而出现问题。

　　2、单面焊盘如钻孔应特殊标注。

　　五、用填充块画焊盘

　　用填充块画焊盘在设计线路时能够通过DRC检查，但对于加工是不行的，因此类焊盘不能直接生成阻焊数据，在上阻焊剂时，该填充块区域将被阻焊剂覆盖，导致器件焊装困难。

　　六、电地层又是花焊盘又是连线

　　因为设计成花焊盘方式的电源，地层与实际印制板上的图像是相反的，所有的连线都是隔离线，这一点设计者应非常清楚。 这里顺便说一下，画几组电源或几种地的隔离线时应小心，不能留下缺口，使两组电源短路，也不能造成该连接的区域封锁(使一组电源被分开)。

　　七、设计中的填充块太多或填充块用极细的线填充

　　1、产生光绘数据有丢失的现象，光绘数据不完全。

　　2、因填充块在光绘数据处理时是用线一条一条去画的，因此产生的光绘数据量相当大，增加了数据处理的难度。

　　问：常州有哪些比较好一些的线路板生产厂商?

　　答：常州海弘电子有限公司还不错

　　问：请问常州哪里有电路板和LED发光二极管卖?

　　答：常州最大的电子市场在,怡康机电城.公交B13,18.36可到.火车站向东,500米左右。

　　问：常州线路板厂中什么叫拼板数?

　　答：指企业对PCB板完成设计以后对一些不规则畸形板进行拼合，以减少对PCB板材的浪费。

　　结合PCB工厂各制程设备的加工能力，参考板料的尺寸规格，设计出能够符合公司对板件质量最优化、生产成本最低、生产效率最高、板料利用率最高的拼版尺寸。

　　拼版尺寸设计不但受到单元尺寸的影响，同时各PCB工厂在各个工序制程设备加工能力的限制，而且受到上游供应商板料尺寸规格的制约。

　　所以，对拼版尺寸设计产生影响的因素来自于方方面面，诸如

　　公司要求方面： 成品单元尺寸、板件外形形状、外形加工方式、表面处理方式、层数、完成板厚、特殊加工要求等等。

　　PCB工厂方面： 多层板层压方式(主要影响因素)、拼版通断、管位方式、各个工序设备加工能力、外形加工方式等等。

　　供应商方面： 板料生产厂家提供的板料尺寸规格、B片尺寸规格模尺寸规格、RCC尺寸规格、铜箔尺寸规格等等。

　　问：请问PCB在制板的时候应该对制板商提些什么要求?比如板材、板厚、铜线厚度等等。这些因素会影响什么呢?

　　答：板材很重要，一般双面板的材质会贵一些，单面板的材质材质便宜一些，可以按自己需求的层数要求板材，双面板一般用FR4，单面板FR1或CEM1。

　　板厚一般是个人需求，比如你设计要多厚可以满足结构需求。

　　铜厚也是一些线路的需求了，2OZ厚度肯定要比1OZ的厚，所通过的电流也可以越大，效果当然会好些。但一般线路板都是要求1OZ就足够。除非一些特殊要求的电路。高频信号板啊，雷达啊，军用设备啊。

　　主要是板材厚度，防火等级，表处理工艺，板材材质，其他没什么要求的了，按照图纸做就是了
