近日，台湾联华电子集团与厦门市政府、福建省电子信息集团签订协议书，计划在厦门建设一座12英寸晶圆厂，总投资62亿美元，这也是台湾企业首度在大陆投资12英寸晶圆厂。

　　加上9月确认在厦门投资的清华紫光，厦门集成电路产业链将迎来巨头时代。集成电路、生物医药、新材料、软件业已成为厦门着力培植的四大千亿产业链。目前，厦门集成电路产业链已初成气候，产业布局基本上完成在研发、分装、测试、制造等四大环节的覆盖，去年整个产业链产值达20亿元。

　　集成电路产业链的发展也给厦门PCB产业的发展带来了契机。不过厦门PCB产业中挠性印制电路板(FCB)较为发达，代表产业为月生产FPC产品15000平米以上并已通过ISO9001质量管理体系认证和美国安全实验中心UL认证的厦门新福莱科斯电子有限公司。

　　厦门新福莱科电子有限公司

　　厦门弘麦电路科技有限公司

　　厦门QDOS柔性电路有限公司

　　伟裕(厦门)电子有限公司

　　厦门市欣隆科技有限公司

　　厦门钰菱电路科技有限公司

　　厦门奕豪电子有限公司

　　厦门得麦五金有限公司

　　厦门腾盛兴电子有限公司

　　厦门市爱谱生电子科技有限公司

　　厦门欣隆科技有限公司

　　厦门英诺尔电子科技有限公司

　　厦门市芳厦线路板有限公司

　　厦门耀永线路板有限公司

　　厦门PCB快速打样PCB打样价格说明：

　　单双面5*5CM内打样10PCS 50元/款(不含税/运费)

　　单双面10*10CM内打样10PCS 100元/款(不含税/运费)

　　单双面24小时交货 480+实际板费 48小时交货 280+实际板费 3-4天交货 150+实际板费

　　四层以上看资料报价!

　　双面批量价格：0.043-0.053元/平方厘米 (免制版费)

　　单面批量价格：0.035-0.040元/平方厘米 (免制版费)

　　注：此报价仅供参考，具体报价请咨询厦门PCB打样厂家。

　　厦门新福莱科斯电子有限公司简介：

　　厦门新福莱科斯电子有限公司系福建省首家柔性印刷线路板(FPC)的专业生产企业。现为中国印刷线路板行业协会(CPCA)理事成员，厦门市2007年成长型中小企业，厦门市高新技术企业。

　　公司占地面积近二万平方米，新置座落在厦门市海沧区后祥路198号，总建筑面积24000平方米，投资8000万人民币，具备生产0.05mm线宽和0.05mm线距的精细FPC系列的基本条件，并增置进口FPC专用生产线一条，达到年产20万平方米的生产能力。

　　公司已全面通过ISO9001：2000质量管理体系认证和ISO14001：2004环境管理体系认证;FPC系列产品获得美国安全实验中心UL安全认证，并通过SGS检测。

　　地址：福建 厦门 厦门市海沧区后祥路198号

　　厦门弘麦电路科技有限公司简介

　　建立于2002年深圳平湖 ，先期从事线路板设备制造研发为一体的高新技术企业，2008年乔迁给广东省汕头市潮南区发展单面电路板企业，一直致力于单面碳膜电路和银浆灌孔工艺的特殊电路板，与2010年发展普通松香喷锡，镀镍金，OSP工艺的需要，把传统工艺线路板转移厦门同安建立于2002年深圳平湖 。

　　先期从事线路板设备制造研发为一体的高新技术企业，2008年乔迁给广东省汕头市潮南区发展单面电路板企业，一直致力于单面碳膜电路和银浆灌孔工艺的特殊电路板，与2010年发展普通松香喷锡，镀镍金，OSP工艺的需要，把传统工艺线路板转移厦门同安。

　　地址：福建省厦门市同安区潘涂村

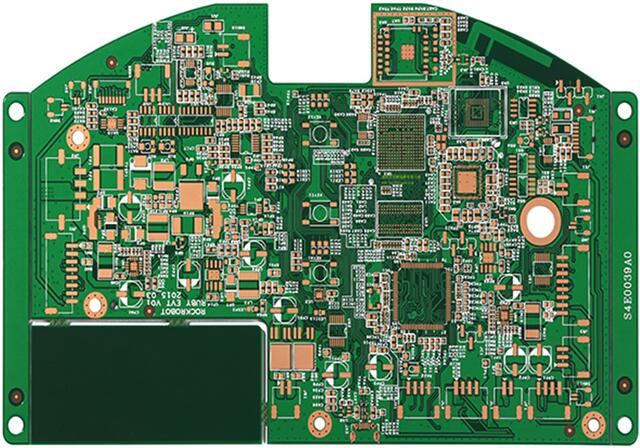

　　PCB板生产加工厂家推荐诚暄PCB：

　　深圳市诚暄电路科技有限公司是一家专业从事快速pcb板生产，线路板制作，电路板加工和销售为一体的高新技术厂家。专注双面pcb板，四层pcb板，多层pcb板的生产制作，快板可以8小时快速交货，批量可以48小时快速交货，准时交货率达98%以上。

　　PCB打样过程中常见问题注意事项如下：

　　1、孔径问题：

　　一般的标准电路板生产厂家，采用的是全自动的数控钻孔设备，不会刻意加大很多的钻孔补偿，都是按照成品孔径接近实际孔径的原则，所以很多客户在一些小样板厂家做过后，就会产生误导(很多时候他们直接加大0.2mm)，以至于设计的时候没有注意孔径的问题。

　　主要表现在方形插接件上面，最常见的问题就是0.6mm的插针，以为只有0.6mm的直径，孔径按照0.8mm已经足够。实际上，方形的元件脚，是需要按照对角来测量尺寸的，所以实际有0.84mm以上，这样厂家在设计的时候就一定要大于或者等于0.85mm，切记!

　　2、方形槽孔或者多边形孔、槽：

　　如果不是有钻孔文件产生的槽孔，一定要注意，不要将标示放到其他板层，最保险的方式就是同边框线一样的板层(或者采用多个钻孔拼起来)!(例如：protel系列，keepout线定义的是边框线，在机械层上面标注的钻孔线，极易被忽略掉);提供Gerber文件的时候，请确定是否导出了两种钻孔数据，这样也会导致厂家因选其一而漏孔，需要删除不全的钻孔数据。

　　厂家基本只识别同边框线一样的多边形开槽，请千万不要放多个板层上面，这个从设计上来说，也不符合简单才是可靠的原理，自己导出Gerber的时候，也是分分钟就漏了板层，曾经出现，客户用了5个机械层来放置了5个不同的钻孔。

　　3、solder(阻焊层)和paste(钢网层)的用法以及产生的问题：

　　任何时候，PCB上面不会直接用到paste层，这个是用来做钢网的，如果设计人员不需要用这个，建议无理由关闭，基本不影响设计，但是如果提供的文件包含了这个板层，厂家工程师有可能会同solder叠加使用，也有可能不叠加使用，这个请注意，另外paste层不会用做阻焊开窗;

　　但是在使用solder做阻焊开窗的时候，切记：如果需要做出焊盘的效果，绝对不能单独放置solder数据，例如：一条镀锡的线条，只是用solder画线，肯定不会做出需要的效果的(工程有可能会修改，但是这个是错误的设计，总有一天会出错)，正确的做法是：先在线路层画线后，再用solder在线路上面画线叠加才可以达到设计要求!

　　4、过孔盖油：0.6mm以上的过孔默认是不盖油，切记

　　过孔盖油是一个标准的量产工业级的设计要求，厂家默认是盖油的(不管你的文件是如何设置，Gerber文件除外)，所以客户如果需要改变这个默认的要求，需要注意：过孔不需要盖油，请一定要单独说明，Gerber文件一律按照文件生产，就是有过孔说明也无效。

　　5、定位孔电镀：

　　为了便于厂家的快速生产，样板阶段(3平米以内算是样板)，厂家默认的是无铜定位孔也是按照钻孔来做的。所以客户如果需要样板也做无铜的话，需要下单时跟厂家说明，否则按默认做成有铜孔。

　　6、机械孔内置焊盘：

　　很多时候，工程师在设计的时候，会用keepout线圈住一个隔离的焊盘，此时的问题就误导了厂家工程师判断。按照客户定义，有可能会保留焊盘(用keepout隔离);

　　也有可能会按照keepout来钻孔(电脑锣铣孔)(设计理由是：焊盘只是参照或者坐标定位，无其他用途)，就导致了厂家的成品有可能会出现两种现象，一种是保留焊盘，一种是按照机械孔钻孔，这样就导致出错概率50%。请设计的时候注意，尽量控制到简单的方式，如果只需要焊盘，请最后删除keepout线;如果需要按照keepout线条开孔，请删除焊盘。

　　7、超过工艺能力的设计问题：

　　很多时候，客户设计的文件，部分超过了厂家的工艺能力，但是厂家为了不影响客户交期的情况下，工程师会修改到厂家的标准范围内，例如钻孔孔径小了，厂家修改大了，或者线宽和线距小了。

　　这些如果可能的情况下，工程都会简单处理，或许会导致：过孔统一盖油或者统一开窗了;线宽或者线距太小或者太大，丝印文字偏移了等等的问题，(强烈要求各位朋友参考一下上面的工艺要求，以免厂家被动修改问题而导致的客户不解，但是修改后的文件，电气功能绝对正确!)

　　8、多层板内层掏铜：

　　多层板槽孔放置后，一定要记得内层掏铜(就是对应的位置，内层需要隔开，用信号层就不会有这个问题存在)，否则100%内层短路，导致无法使用。

　　9、超常规设计：

　　超常规设计，请一定要说明一下，有时候厂家工程人员会认为设计错误，直接改正;例如：喷锡的文字;焊盘上面全部或者部分加阻焊，贴片元件的部分焊盘阻焊，SMT焊盘带通孔的，等等的问题，需要简单说明一下，以免厂家工程师认为是设计疏忽而修改。

　　问：我想找个PCB板制作公司,我要加工电路板,不知道厦门有那些公司生产双面板的?

　　答：厦门新福莱科斯电子有限公司可以做，也可到深圳那边的PCB公司做，也很方便

　　问：厦门pcb打样需要什么文件，就是文件后缀是什么?我用的proteus。如果直接给pcb工程文件可以么?pcb工程文件的后缀是什么(是.Pcb Layout)?如果我用dxp呢??

　　答：proteus大多用来作为仿真用。画PCB图很累。

　　一般用DXP生成的PCB文件就完全可以了，DXP可以存为*.pcbdoc格式的文件，也可以存为*.pcb的文件格式(即3.0或4.0版本)直接发给厂家作为打样用，即可。*.pcb的文件格式兼容性好，一般pcb软件均可以打开，.pcbdoc格式的文件是高版本的PCB文件，需要DXP软件打开。*.pcb的文件格式(即3.0或4.0版本)和*.pcbdoc格式的文件均可供打样用。PADS软件是另外一种印刷版绘制软件，生成.pcb layout的文件，没有DXP软件方便好用.建议你学习一种：DXP 就可以了。

　　问：给厦门PCB厂家做板要指定哪些参数,4层板内层厚度多少好?

　　答：首先要提供gerber file

　　具体参数:1.板子的尺寸大小 2.板厚 3.材质(防火等级及符合的安规) 4.铜厚 5.阻焊层的颜色 6.文字刻印的要求 7.表面处理 8.logo 9.测试要求 10.环境物质要求;

　　板子使用在不同的行业对板子的要求是不同的，这个可以直接找PCB厂商，他们应该更清楚。
