 目录

  1. 淮安PCB概况

  2. 常见淮安PCB生产厂家列表

  3. 淮安PCB快速打样的报价,淮安PCB线路板价格

  4. 推荐淮安PCB生产厂家

  5. 淮安PCB打样注意事项


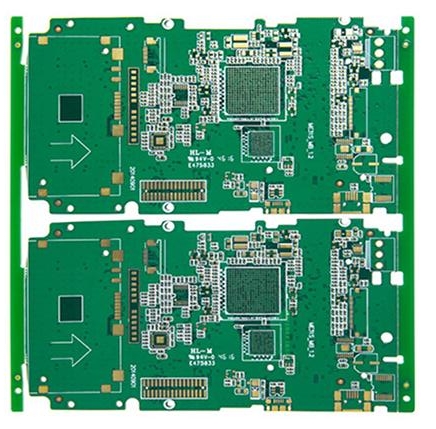

 1   淮安PCB概况


  2013年国内PCB行业企业数量约1500家,主要分布在珠三角、长三角和环渤海区域。长三角和珠三角两个地区的PCB产值占中国大陆总产值的90%左右。

  受长三角产业带动,江苏淮安PCB产业也得到很大的发展,淮安涟水县经济开发区积极承接台湾、日韩、深圳、苏南等地的线路板公司入驻园区。有望建成全国有影响的电子资讯产业基地。淮安涟水县经济开发区将坚持富有特色的「一区多园」发展模式作为空间拓展、产业集聚、功能提升的重要载体,努力为国内外企业提供最完善的发展平台,建设功能齐全、配套完善、环境优美的国家级经济开发区,希望与进驻企业伙伴,串接成完整产业链,共同迎接下一代电子资讯产业的高成长。


 2   常见淮安PCB生产厂家列表


  淮安世迈科技有限公司

  盱眙凯亿电子材料有限公司

  淮安市耀宇电子有限公司

  太平洋电子(金湖)有限公司

  富腾电子(淮安)有限公司

  江苏淮安宏横胜电子有限公司

  宏恒胜电子科技(淮安)有限公司

  江苏统信电子科技有限公司

  淮安裕顺达电子有限公司

  昆山市创易电子(淮安)有限公司


 3   淮安PCB快速打样的报价,淮安PCB线路板价格


  淮安PCB线路板简单报价:

  一、板子单价

  样板价格 量产(3平方米以上)

  单面板 0.028元/平方厘米

  双面板 0.03元/平方厘米

  四层板 0.08元/平方厘米

  二、工程费

  单面板100元/种(3平米以上免工程费),双面板150元/种(3平米以上免工程费),四层板800元/种(以上工程费已经包括菲林费(大尺寸板子除外)、网架费、光绘费、测试费等所有费用,拼板一款加收拼板费用50元,特殊精密的单双面板,工程费另计。

  本报价仅供参考,具体报价请咨询淮安各生产厂家。


 4   推荐淮安PCB生产厂家


  淮安世迈科技有限公司简介:

  淮安世迈科技有限公司成立于2013年6月。坐落在淮安市涟水县经济开发区新港电子产业园内,占地面积280亩,公司总投资15亿人民币,专业生产高密度互连电路板,设计产能400万平方英尺/月,产品主要应用于家电、汽车电子、工控、电源、安防、通信等领域,产值40多亿人民币/年,创造6000个就业岗位,税收达2.5亿人民币。第一期将于2013年7月完成建设安装,并于2013年8月投入生产。公司地址:淮安涟水经济开发区兴旺大道东侧新港电子产业园

  宏恒胜电子科技(淮安)有限公司简介:

  宏恒胜电子科技(淮安)有限公司主要从事生产印刷电路板,据介绍,公司实际是“富士康科技集团”在淮安新设立的一家工厂,主要从事印刷电路板的生产,主力产品为FPC﹑PCB﹑HDI等,公司于2007年12月正式投产,投产后预计年产印刷电路板1400万平方米,此外公司生产的印刷电路板的主要原辅材料为铜箔等产品。

  作为经营目标公司主要从事生产印刷电路板,我们始终坚持诚信和让利于客户,坚持用自己的服务去打动客户。 我们公司是在淮安市,如果有淮安市的朋友欢迎来我公司参观指导工作,具体的地址是:江苏省淮安经济开发区富士康路168号。

  PCB快速打样推荐:诚暄PCB

  深圳市诚暄电路科技有限公司是一家专业从事快速pcb板生产,线路板制作,电路板加工和销售为一体的高新技术厂家。专注双面pcb板,四层pcb板,多层pcb板的生产制作,快板可以8小时快速交货,批量可以48小时快速交货,准时交货率达98%以上。


 5   淮安PCB打样注意事项


  小批量的PCB打样一般来说要看中的主要要考虑包括价格、服务、质量、品牌、速度这几个方面,一般可以从这个几个方面选择厂家。现在PCB厂家也基本集中在深圳那边,诸如华强PCB等都是不错的。

  同时,一流的生产来自一流的设计,设计相关的注意事项:

  1、外形(如板框,槽孔,V-CUT)一定要放在KEEPOUT层或者是机械层,不能放在其他层,如丝印层,线路层。所有需要机械成型的槽或孔请尽量放置于一层,避免漏槽或孔。

  2、如果机械层和KEEPOUT层两层外形不一致,请做特殊说明,另外形要给有效外形,如有内槽的地方,与内槽相交处的板外外形的线段需删除,免漏锣内槽,设计在机械层和KEEPOUT层的槽及孔一般是按无铜孔制作(做菲林时要掏铜),如果需处理成金属孔,请特别备注。

  3、如果要做金属化的槽孔最稳妥的做法是多个pad拼起来,这种做法一定是不会出错

  3、金手指板下单请特殊备注是否需做斜边倒角处理。

  4、给GERBER文件请检查文件是否有少层现象,一般我司会直接按照GERBER文件制作。

  5、用三种软件设计,请特别留意按键位是否需露铜。

  关于PROTEL99SE及DXP设计的文件

  1、阻焊是以Solder mask层为准,如果锡膏层(Paste层)需做出来,还有多层(M ultilayer)的阻焊窗无法生成GERBER,请移至阻焊层。

  2、在DXP文件内请勿选择KEEPOUT一选项,会屏敝外形线及其他元器件,无法生成GERBER。

  3、在Protel99SE内请勿锁定外形线,无法正常生成GERBER。

  4、此两种文件请注意正反面设计,原则上来说,顶层的是正字,底层的要设计成反字,我司是从顶层到底层叠加制板。单片板特别要注意,不要随意镜像!搞不好就做出来是反的。
