 目录

  1. 沈阳PCB概况

  2. 沈阳PCB快速打样的报价,沈阳PCB线路板价格

  3. 沈阳PCB生产厂家简介

  4. 沈阳PCB打样注意事项

  5. 沈阳PCB电路板常见问题


 1   沈阳PCB概况


  过去十年来,全球PCB持续向亚洲尤其是中国大陆迁移,中国大陆迅速成为电子产品和PCB生产大国。中国因内需市场潜力与生产制造优势,吸引外资纷纷进驻,促使中国大陆PCB产业在短短数年内以倍数成长。

  不过受地域与行业因素影响,沈阳PCB行业始终发展缓慢,目前沈阳PCB代表企业有主要经营线路板线路板制造,标牌制作等产品的沈阳市鑫和线路板厂和专门从事设计、制造、维修、改造电路板的一家电子技术研究机构沈阳市奉川电子研究所。


 2   沈阳PCB快速打样的报价,沈阳PCB线路板价格


  由于沈阳PCB产业的不发达,PCB样板厂、线路板生产厂家稀少,所以无法列出一份准确的沈阳PCB快速打样报价,下面提供一份深圳PCB打样的报价单,仅供参考!

  (1)单面板:

  FR-4、板厚0.6-1.6mm、有铅喷锡、绿油白字、铜箔1OZ

  10*10cm 10片 50元/款 2-3天

  (2)双面板:

  FR-4、板厚0.6-1.6mm、有铅喷锡、绿油白字、铜箔1OZ

  10*10cm 10片 50元/款 2-3天

  (3)四层板:

  FR-4、板厚1.0-1.6mm、有铅喷锡、绿油白字、铜箔1OZ

  10*10cm 10片 200元/款 4-5天


 3   沈阳PCB生产厂家简介


  沈阳市奉川电子研究所简介:

  沈阳市奉川电子研究所是由来自军工企业的技术领军人物创办的专门从事电路板的:设计、制造、维修、改造的一家电子技术研究机构,并且有一支具备高等教育学历的资深专家和高级工程师组成的专业团队。经过十余年的积累、沉淀和发展,具备了很深的底蕴,成功探索出一套独门的方法体系,是辽沈地区电子维修行业的一只独秀,秉承“顾客至上、服务一流”的理念,竭诚为广大的客户提供真正的芯片级专业服务。

  沈阳市鑫和线路板厂简介:

  沈阳市鑫和线路板厂主要经营:线路板制造,标牌制作等产品。公司尊崇“踏实、拼搏、责任”的企业精神,并以诚信、共赢、开创经营理念,创造良好的企业环境,以全新的管理模式,完善的技术,周到的服务,卓越的品质为生存根本,我们始终坚持用户至上 用心服务于客户,坚持用自己的服务去打动客户。

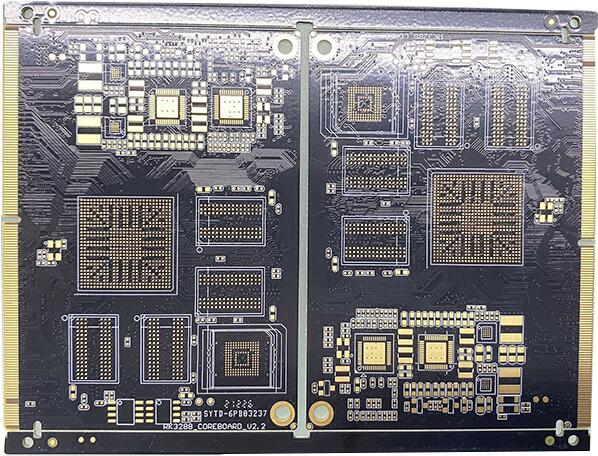

  PCB快速打样推荐:诚暄PCB

  深圳市诚暄电路科技有限公司是一家专业从事快速pcb板生产,线路板制作,电路板加工和销售为一体的高新技术厂家。专注双面pcb板,四层pcb板,多层pcb板的生产制作,快板可以8小时快速交货,批量可以48小时快速交货,准时交货率达98%以上。


 4   沈阳PCB打样注意事项


  同样由于产业不发达,简单的线路板打样可在本地电子市场选择小厂家打样制造,复杂的PCB产品则最好选择PCB产业更加发达的长三角、珠三角地区了。而PCB打样生产中极容易产生纠纷的问题值得我们去注意:

  1,孔径问题:一般的标准线路板厂家,采用的都是全自动的数控钻孔设备,不会刻意加大很多的钻孔补偿,都是按照成品孔径接近实际孔径的原则,所以很多客户在一些小样板厂家做过后,就会产生误导(很多时候他们直接加大0.2mm),以至于设计的时候没有注意孔径的问题,主要表现在,方形插接件上面,最常见的问题就是0.6mm的插针,以为只有0.6mm的直径,孔径按照0.8mm已经足够,实际上,方形的元件脚,需要按照对角来测量尺寸的,所以实际有0.84mm以上,这样我们在设计的时候一定要大于或者等于0.85mm,切记!

  2,方形槽孔或者多边形孔、槽:如果不是有钻孔文件产生的槽孔,一定要注意,不要将标示放到其他板层,最保险的方式就是同边框线一样的板层(或者采用多个钻孔拼起来)!(例如:protel系列,keepout线定义的是边框线,在机械层上面标注的钻孔线,极易被忽略掉);提供Gerber文件的时候,请确定是否产出了两种钻孔数据,这样也会导致我们选其一,而漏孔,需要删除不全的钻孔数据!我们基本只识别同边框线一样的多边形开槽,请千万不要放多个板层上面,这个从设计上来说,也不符合简单才是可靠的原理,自己导出Gerber的时候,也是分分钟就漏了板层,曾经出现,客户用了5个机械层来放置了5个不同的钻孔。

  3,solder【阻焊层】和paste【钢网层】的用法以及产生的问题:任何时候,PCB上面不会用直接到paste层,这个是用来做钢网的,如果设计人员不需要用这个,建议无理由关闭,基本不影响设计,但是如果提供的文件包含了这个板层,我们工程师有可能会同solder叠加使用,也有可能不叠加使用,这个请注意,另外paste层不会用做阻焊开窗;但是在使用solder做阻焊开窗的时候,切记:如果需要做出焊盘的效果,绝对不能单独放置solder数据,例如:一条镀锡的线条,只是用solder画线,肯定不会做出需要的效果的(工程有可能会修改,但是这个是错误的设计,总有一天会出错),正确的做法是:先在线路层画线后,再用solder在线路上面画线才可以达到设计要求!

  4,过孔盖油,过孔盖油是一个标准的量产工业级的设计要求,我们默认是盖油的(不管你的文件是如何设置-Gerber除外),Gerber文件,有可能是按照文件做。所以客户如果需要改变这个默认的要求,需要注意:过孔不需要盖油,一定要单独说明,Gerber文件一律按照文件生产,就是有过孔说明也无效。


 5   沈阳PCB电路板常见问题


  问:找工作,沈阳有没有与PCB有关的电子行业?

  答:最近的北方有大连的多层线路板厂,秦皇岛的富士康,都可以去看看。

  问:沈阳哪有大一点的电路板焊接厂?

  答:沈阳长江源科技发展有限公司 金鹏龙高科技实业(沈阳)有限公司

  问:请问沈阳哪里可以设计制作电路板?

  答:你到南塔电子市场,三楼有多个作电路板厂家的摊位,你带着图,然后谈价格。多走几家,能省钱。
