什么是pcb高频电路板?pcb高频电路板有哪些特性?

  • 发表时间:2019-09-09 08:35:07
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:
  • 本文有846个文字,预计阅读时间3分钟

  随着时代的发展,现在越来越多的电子产品需要信传输,高频板深受电子工程师的喜欢,需求量也越来越大,那么什么是pcb高频电路板?pcb高频电路板有哪些特性?下面小编来详细的说一说。

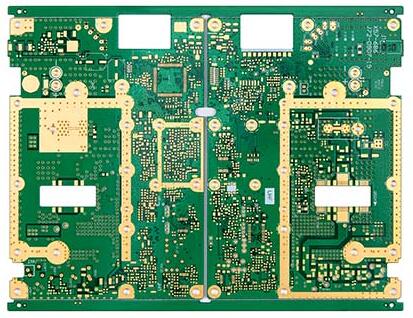

  pcb高频电路板介绍

  高频电路板是电磁频率较高的特种电路板,一般来说,高频可定义为频率在1GHz以上。其各项物理性能、精度、技术参数要求非常高,常用于汽车防碰撞系统、卫星系统、无线电系统等领域,价格高昂。
pcb厂家介绍什么是高频电路板

  高频电路板所用的基材有很多种类,但它们都有一个共同的特性,这就是基板材料所用的树脂,其介电常数、介质损失因素都是较低甚至很低的。

  高频电路板的特点就是在传输过程中能减少信号损失,传输过程中信号的损失主要受到基板材料绝缘层介电常数,介质损失因数的影响,介电常数越低,信号越稳定。目前常用的板材有Rogers、Getek、Taconic、 Arlon等。

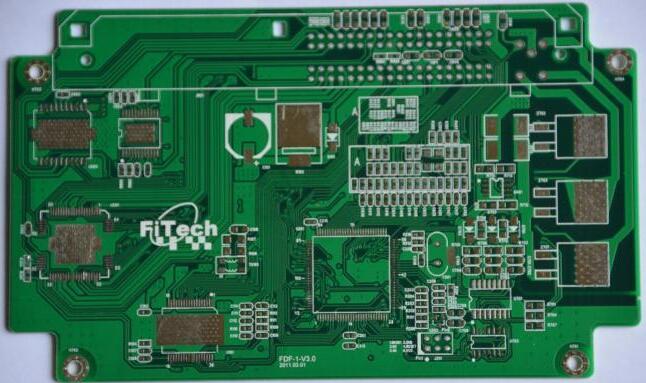

  pcb高频电路板的特性

  (1)介电常数(Dk)必须小而且很稳定,通常是越小越好信号的传送速率与材料介电常数的平方根成反比,高介电常数容易造成信号传输延迟。

  (2)介质损耗(Df)必须小,这主要影响到信号传送的品质,介质损耗越小使信号损耗也越小。
pcb厂家介绍高频电路板有哪些特性

  (3)与铜箔的热膨胀系数尽量一致,因为不一致会在冷热变化中造成铜箔分离。

  (4)吸水性要低、吸水性高就会在受潮时影响介电常数与介质损耗。

  (5)其它耐热性、抗化学性、冲击强度、剥离强度等亦必须良好。

  (6)具有传输损失小,传输延迟时间短,信号传输的失真小。

  (7)具有优秀的介电特性,而且这种介电特性在频率、湿度、温度的环境变化下仍能保持它的稳定。

  (8)具有特性阻抗的高精度控制。

  现在电子设备高频化是一种发展趋势,尤其在无线网络、卫星通讯的日益发展,信息产品走向也高速与高频化,通信产品走向容量大速度快的无线传输之语音,视像和数据规范化的今天,发展的新一代产品都需要高频电路板,卫星系统、移动电话接收基站等通信产品必须应用高频电路板,未来电子产品必定会疯狂发展。

  以上就是小编介绍的关于什么是pcb高频电路板和pcb高频电路板的特性,希望对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信或者电话, 我们会有专业的人员为您解答。
