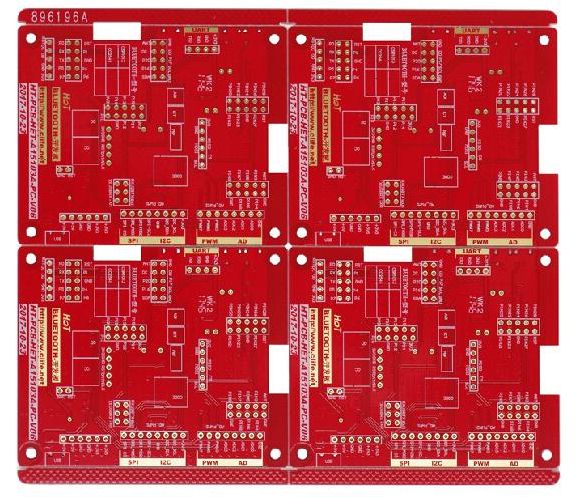

PCB(Printed Circuit Board)，中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。根据电路层数可分为单面板、双面板和多层板。常见的多层板一般为4层板或6层板，复杂的多层板可达十几层。

　　产业转移成就中国PCB产业大国，最重要的动力来源于成本和应用产业链两方面。在成本优势方面，中国在劳动力、土地、水电、资源和政策等方面具有巨大的优势;下游产业在中国的蓬勃发展，全球整机制造转移中国，提供了巨大的市场需求空间。中国由于下游产业的集中及劳动力、土地成本相对较低，成为发展势头最为强劲的区域。

　　中国印制电路板业在内销增长和全球产能持续转移的形势下，将步入高速成长期。我国各类电子产品和LED等的兴起都对印制电路板行业产生强大的推动作用，未来五年中国印制电路板行业仍将保持快速增长。

　　2014-2019年中国内地的PCB产业有很大的发展前景。PCB行业由于受成本和下游产业转移的影响，正逐渐转移到中国，在世界范围内中国是最具成长性的PCB市场。预测2016年中国大陆PCB产值为331亿美元，约占全球720亿美元的46%，继续保持第一。

　　从统计的角度来看，中国PCB行业目前十分繁荣，但实际上遇到较多的困难，北京PCB也是如此。一方面，发达国家产业的转移造就繁荣，水平提升;另一面，到达阶段顶点之后，发展带来的问题显现，制约前进的空间，劳动力、水电、环境等资本不再廉价。

　　揖斐电电子(北京)有限公司

　　北京隆科智和电路板有限公司

　　北京楚天鹰科技有限公司

　　北京凯胜电子科技有限公司

　　普林亿兆电路板有限公司

　　北京双全电路板加工有限公司

　　北京天拓文仪科技有限公司

　　北京凯迪思电子有限公司

　　北京捷诚新创电子科技有限公司

　　单面板、双面板打样最低收费150元/种(不含税、不含运费)

　　工艺：喷锡板 厚度：1.6mm 阻焊：绿色

　　交货期：5-7天发货!

　　全部飞针测试

　　〖批量报价〗

　　单面板:0.048元/c㎡(2平方米以上)

　　双面板:0.068元/c㎡(2平方米以上)

　　四层板 六层板 八层板 等等

　　注：特殊工艺、特殊要求、军工产品等根据具体情况计价，此报价为常规报价，并非所有板“一口价”，价格决定于PCB精度的高低

　　北京PCB快速打样的报价：在网站上自己计算价格。如页面底部所示。

　　北京PCB线路板价格

　　报价流程：邮件发送文件到公司邮箱、报价、签订合同

　　在南六环有三家：一家叫揖裴电，大型高端线路板生产商，一家叫凯迪思，中型线路板厂商，另一家叫普林拓展，小的，专做小批量和样品，

　　1、揖斐电电子(北京)有限公司

　　日本揖斐电株式会社(IBIDEN)是全球最大的印制电路板开发和生产的专业厂家之一,其独自研制开发和生产的产品如CPU用半导体封装板,多层高密度移动电话用电路板等的技术水准和加工工艺均处于世界领先地位,赢得了全球各大用户的普遍赞誉。

　　2000年12月IBIDEN在北京经济技术开发区星网工业园注册成立了揖斐电电子(北京)有限公司。现已投资额达到7000万美元，员工人数1204人。公司作为由北京市政府认定的高新技术企业专门从事移动电话用多层高密度印制电路板的生产。

　　公司地址位于北京市南四环以外两公里外的北京经济技术开发区星网工业园内，比邻京津唐高速公路交通四通八达,距天安门广场仅16.5公里;区内空气清新，景色葱茏绿色掩映(绿化率高达40%)。厂区占地3万7千5百平方米，与鸿喜长新国际高尔夫球场隔道相望。

　　揖斐电电子(北京)有限公司是一家生产移动通讯用印制线路板的专业厂家，从事印制线路板的制造、设计、开发以及生产高性能微小导孔和微细线路的多层线路板。这种多层线路板作为搭载在近年来日趋小型化、性能多样化信息技术产品上的新一代印刷线路板而受到广泛的关注。其主要用于数字移动电话主板的电子产品上。

　　2、北京凯迪思电子有限公司

　　自1995年12月本公司成立以来，以短交期、高品质为目标，为客户提供满意的PCB制造服务，使凯迪思电子公司成长为能为客户提供PCB完整解决方案和全系列产品的专业公司。

　　现在，凯迪思的产能达 12,000M2/月，具有样板、批量板同线生产的能力，样板最短生产周期仅1天，批量板7天 开始供货。产品涵盖单、双面和多层(4-12层)全系列PCB产品，如环保板、铝基板、高频板、BGA板、盲孔埋孔板等。公司通过了TS16949、ISO9001、ISO14001认证、UL认证、RoHs认证及SONY公司的绿色产品认证。

　　3、北京普林拓展科技有限公司

　　为用户提供PCB快速多品种小批量解决方案。致力于快速高密度多层板、特种板的市场推广。北京工厂位于大兴区多媒体产业园龙海工业区龙江路8号(工厂名称：北京佳萌天成科技电子有限公司)。

　　占地30亩，厂房面积6000平米，员工300人左右，年生产能力90000平米。公司先后获得挪威船级社(DNV)ISO-9002认证及美国保险商实验室UL安全认证，是美国IPC协会会员，中国印制电路协会CPCA会员。产品质量符合美国电子电路互联与封装协会(IPC)标准和美国军用标准(MIL)。

　　公司从美国、意大利、日本、中国、香港、台湾等国家地区引进先进的湿法水平线和测试设备，极大的提升了生产制造测试能力，采用最适合快板加工的世界上技术领先的干膜掩孔工艺，日交付订单300个品种批次，双层板、四、六层最快24小时交货，最高加工层数可达30层。

　　产品包括：高密度多层板、埋盲孔多层板、特性阻抗控制板、高频板、Rogers+FR-4混合介质层压多层板、高TG板(TG280℃)、铝基、铜基板、柔性电路板、刚柔结合电路板，广泛应用于通讯、工业自动化、IT、医疗、汽车电子等高科技领域及航空航天、国防军工科研单位。

　　4、深圳有很多从事PCB板加工的公司，推荐诚暄PCB。价格透明，质量品质有保障。

　　深圳市诚暄电路科技有限公司是一家专业从事快速pcb板生产，线路板制作，电路板加工和销售为一体的高新技术厂家。专注双面pcb板，四层pcb板，多层pcb板的生产制作，快板可以8小时快速交货，批量可以48小时快速交货，准时交货率达98%以上

　　目前北京市场中，普通的线路板(FR4 1.6、喷锡、单双层pcb)等常规的pcb打样都在100元左右。一些打样价位甚至低于100元。主要是因为价格便宜。 难道低价pcb打样真的是“物美价廉”?快速低价厂家进入了电路板打样场然而以次充好、不具备实力的从业者纷纷混迹于市场，搅花了消费者眼睛。广告满天飞。

　　然而pcb生产工序相当多，一块完整的pcb板需要经过(开料、钻孔、沉铜、图形转移、电镀、蚀板、防焊、喷锡、成型)等10几种工序完成，某一环节稍有不慎,pcb返修率是相当高的、交期不能保证。据介绍，低价电路板打样往出现交期不准、板子质量各种各样的问题。

　　有些拿到的产品做工粗糙，字符不清、短路问题。而电路板打样需求者在选择时，因无法确定哪家生产的板子好，交期准，很难判断合作者好电路板打样质量不高、以次充好等现象的在，和行业缺标准、少技术分不开。”

　　PCB打样当下是市场很大，但是价格也不明确，每个厂家有自己的价格。生产工艺也是各自如自己的。标准也有很多套。消费者更需要谨慎。

　　在这种混乱市场的大背景下，如何才能选择到一家好的北京PCB打样厂家呢?

　　选择到一家好的北京PCB打样厂家无非注意以下三点：

　　一、交货速度，相信大部分朋友还是不喜欢漫长的等待的吧，每天都得问问明天能发货吗，奸商回复都是想都不想肯定都是能发，结果就是说好的3天发货硬生生给你拖到十几天，从希望到绝望的等待足以让人崩溃。

　　二、质量保证：相比于交货速度，我们肯定更关心质量问题，速度慢咱忍了，交过来的东西各种丝印粗糙、覆铜缺失、焊盘脱焊...简直防不胜防啊。

　　三、价格公道：便宜没好货，好货不便宜?也不一定，但是20块钱你就想去买劳斯莱斯，大兄弟这就是你的不对了吧。现在网上很多打样公司都有在线计价器。价格透明，多看几家，货比三家不吃亏。

　　能保证这三点的打样厂家基本就可以进行合作了。深圳华强PCB打样是一家专业从事PCB打样的，这三点都能满足，有需要的朋友可以前来考察。

　　其次，选择好PCB打样厂家之后，再把PCB资料发给厂家之前应注意反复检查自己的设计，否则设计有问题打出来的板子也只能成为废料，费时更费力。经常出现的问题总结如下：

　　1 、PCB缺少工艺边或工艺边设计不合理，导致设备无法贴装。

　　2 、PCB缺少定位孔，定位孔位置不正确，设备不能准确、牢固的定位

　　3 、螺丝孔金属化，焊盘设计不合理。

　　4 、PCB焊盘尺寸设计错误。

　　5、 焊盘上有过孔或焊盘与过孔距离太近。

　　6 、缺少Mark点，Mark点设计不规范，造成机器识别困难。

　　7、 测试点过小，测试点放在元件下面或距离元件太近。

　　8 、丝印或阻焊在焊盘、测试点上，位号或极性标志缺失，位号颠倒，字符过大或过小等。

　　9 、元件之间的距离放置不规范，可维修性差。

　　10、 IC焊盘设计不规范。

　　以及设计常见问题如下：

　　(1)避免在PCB边缘安排重要的信号线，如时钟和复位信号等。

　　(2)机壳地线与信号线间隔至少为4毫米;保持机壳地线的长宽比小于5:1以减少电感效应。

　　(3)已确定位置的器件和线用LOCK功能将其锁定，使之以后不被误动。

　　(4)导线的宽度最小不宜小于0.2mm(8mil)，在高密度高精度的印制线路中，导线宽度和间距一般可取12mil。

　　(5)在DIP封装的IC脚间走线，可应用10-10与12-12原则，即当两脚间通过2根线时，焊盘直径可设为50mil、线宽与线距都为10mil，当两脚间只通过1根线时，焊盘直径可设为64mil、线宽与线距都为12mil。

　　(6)当焊盘直径为1.5mm时，为了增加焊盘抗剥强度，可采用长不小于1.5mm，宽为1.5mm和长圆形焊盘。

　　(7)设计遇到焊盘连接的走线较细时，要将焊盘与走线之间的连接设计成水滴状，这样焊盘不容易起皮，走线与焊盘不易断开。

　　(8)大面积敷铜设计时敷铜上应有开窗口，加散热孔，并将开窗口设计成网状。

　　(9)尽可能缩短高频元器件之间的连线，减少它们的分布参数和相互间的电磁干扰。易受干扰的元器件不能相互挨得太近，输入和输出元件应尽量远离。

　　问：请问谁知道北京有PCB电路板厂?能不能告诉我详细地址和名字?

　　答：大兴有三家，一家叫揖斐电，大型的，专供诺基亚板。一家叫凯迪思，中型，中小批量。另一家叫佳萌天成，小型，专做样品及小批量，三家都在南六环段，可上网查询具体地址。

　　以下黄页查询到的北京PCB厂家汇总：

　　北京市远东德力电子有限公司

　　欣丰卓群科技(北京)有限公司

　　北京天元多层电子有限公司

　　北京兴中扬电子电路有限公司

　　北京爱迪伦多层电路板有限公司

　　北京京狮电路板有限公司

　　北京艾顿多层电路板有限公司

　　揖斐电电子(北京)有限公司

　　北京佳萌天成电子有限公司

　　北京正红精密电路有限公司

　　北京普林拓展科技有限公司

　　北京东威尔电子技术有限责任公司

　　北京怡畅发电子有限公司

　　北京凯迪思电子有限公司

　　北京汇博易科技有限公司

　　北京桑杰电子科技有限公司

　　问：北京哪里可以做，PCB制板，电路板加工的?

　　答：西四一条街，海淀黄庄几个电子市场：中发、知春、玉海园都有。比较以后选择。

　　问：现在北京pcb电路板制作的价格是多少?

　　答：批量的。单面板:0.048元/c㎡(2平方米以上);双面板:0.068元/c㎡(2平方米以上)，详见各PCB公司具体报价。

　　问：北京哪里能买到要大块整张的PCB板?

　　答：中关村，中发电子大厦，知春电子大厦(在海淀黄庄北下车)，西四也有。

　　问：北京最有实力的PCB设计公司

　　答：北京最有实力的PCB设计公司要算北京得美雅电子有限公司和北京得门，和深圳龙人、深圳龙芯等多家公司组成全国最强大的PCB设计连锁公司。

　　问：北京中关村哪有卖做电路板检测工装用的探针?

　　答：知春电子城、中发都有，注意小配件柜台，比如：接插件、开关、按钮、显示灯、小五金件。
