 目录

  1. 无锡PCB概况

  2. 常见无锡PCB生产厂家列表

  3. 无锡PCB快速打样的报价,无锡PCB线路板价格

  4. 推荐无锡PCB生产厂家

  5. 无锡PCB打样注意事项

  6. 无锡PCB电路板常见问题


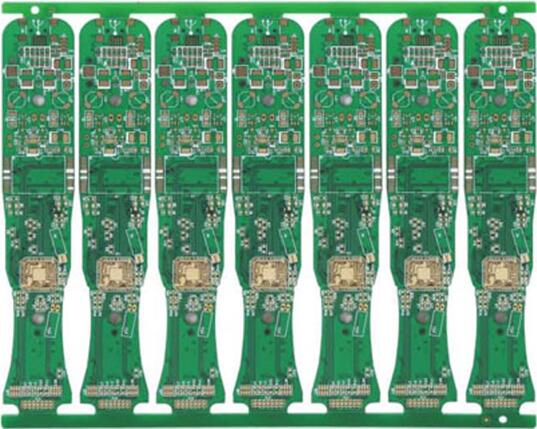

 1   无锡PCB概况


  PCB(printed circuit board),中文名称为印制电路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的提供者。产业转移成就中国pcb产业大国,最重要的动力来源于成本和应用产业链两方面。

  长三角、珠三角地区一直以来是国内电子科技产品较发达的地区,也是it和pcb的发源地,在地域、人才、经济环境方面享有得天独厚的优势,目前处于产业升级阶段。

  pcb中低端产品逐步向内地其他地区转移,而高端产品和高附加值产品继续集中在长三角、珠三角地区。未来国内pcb产业很可能形成以珠三角、长三角作为高端pcb制造和设备、材料的研发基地。

  从国内PCB产品未来发展趋势来看,产量增幅比销售额增幅略低,主要是产品结构逐步向多层、高精密发展。我国多层板和HDI板正处于行业的成长期,规模不断扩大,工艺日益成熟。多层板仍是市场发展主流;而HDI板受下游电子信息产品升级换代的需求拉动,正处于快速发展时期。

  无锡PCB产业也是如此,挑战与机遇并存。一方面,发达国家产业的转移造就繁荣,水平提升;另一面,到达阶段顶点之后,发展带来的问题显现,制约前进的空间,劳动力、水电、环境等资本不再廉价。寻求技术上的突破,向高端型产品进发迫在眉睫!


 2   常见无锡PCB生产厂家列表


  新美亚电路(无锡)有限公司

  统盟(无锡)电子有限公司

  希门凯电子(无锡)有限公司

  健鼎(无锡)电子有限公司

  加宏科技(无锡)有限公司

  瀚宇博德科技(江阴)有限公司

  伟洛仕电子(无锡)有限公司

  捷普电子(无锡)有限公司

  高德(无锡)电子有限公司

  科利达电子电路板技术有限公司

  无锡市耀华电器厂

  无锡中远科技有限责任公司

  英捷利电子有限公司

  无锡忠明电子有限公司

  多元科技电子有限公司

  江苏省无锡市百晟科技有限公司


 3   无锡PCB快速打样的报价,无锡PCB线路板价格


  无锡某厂家PCB快速打样报价:

  1、单双层长宽≤10*10cm,FR-4,有铅喷锡,绿油白字,厚1.6mm,10片50元全测试,3-4天

  2、四层长宽≤10*10cm,FR-4,有铅喷锡,绿油白字,厚1.6mm,10片200元全测试,5-6天

  3、六层长宽≤10*10cm,FR-4,有铅喷锡,绿油白字,厚1.6mm,10片800元全测试,7-8天

  4、长或宽超出10cm或者数量超出10pcs的请联系厂家业务员报价!

  双层板24小时(1天)加急,当天17:30前下单的,第二天晚上发快递,加收费100元

  双层板48小时(2天)加急,当天17:30前下单的,第三天晚上发快递,加收费50元

  四层板72小时(3天)加急,当天17:30前下单的,第四天晚上发快递,加收费300元

  双层板12小时加急,当天17:30前下单的,第二天早上发快递,加收费500元

  本报价仅供参考,具体报价请联系无锡PCB厂家进行报价。


 4   推荐无锡PCB生产厂家


  新美亚电路(无锡)有限公司简介:

  新美亚电路(无锡)有限公司 SANMINA-SCI CIRCUITS (WUXI) CO., LTD.  Sanmina-SCI是美国独资的世界知名企业,总部在美国加利福尼亚。它以极快的速度在全球的汽车、通信、计算机防御和航空航天等领域发展,在全球EMS市场也占有很大份额,尤其在印刷电路板制造领域,居全球领先地位。新美亚电路(无锡)有限公司是美国Sanmina-SCI的子公司,是Sanmina-SCI集团的一个高科技的亚洲印刷电路板生产基地。

  地址:中国江苏无锡无锡新加坡工业园新都路15号

  希门凯电子(无锡)有限公司简介:

  希门凯电子(无锡)有限公司属于日本CMK株式会社旗下子公司之一。当今世界的信息交流领域正朝着数字化,高频化,高集成化方向急速发展,我司依托日本CMK株式会社雄厚的技术力量,向信息技术的相关领域提供最先进的印刷线路板。希门凯电子把“发展和持续”作为公司的经营理念,聚集世界一流国际客户,为其提供100%满意的服务。

  健鼎科技股份有限公司简介:

  健鼎科技股份有限公司坐落于桃园平镇的工厂于1998年的三月正式量产,成为专业的印刷电路板生产厂商健鼎科技深深了解顾客满意的重要性。 桃园地区有全球数量最多的印刷电路板协力厂商,健鼎科技位于桃园平镇的工厂,有能力提供世界级的制程能力及技术给全球的客户。

  PCB快速打样推荐:诚暄PCB

  深圳市诚暄电路科技有限公司是一家专业从事快速pcb板生产,线路板制作,电路板加工和销售为一体的高新技术厂家。专注双面pcb板,四层pcb板,多层pcb板的生产制作,快板可以8小时快速交货,批量可以48小时快速交货,准时交货率达98%以上。


 5   无锡PCB打样注意事项


  PCB打样中极易出现的问题总结如下:

  1、孔径问题:

  一般的标准电路板生产厂家,采用的是全自动的数控钻孔设备,不会刻意加大很多的钻孔补偿,都是按照成品孔径接近实际孔径的原则,所以很多客户在一些小样板厂家做过后,就会产生误导(很多时候他们直接加大0.2mm),以至于设计的时候没有注意孔径的问题,主要表现在方形插接件上面,最常见的问题就是0.6mm的插针,以为只有0.6mm的直径,孔径按照0.8mm已经足够。实际上,方形的元件脚,是需要按照对角来测量尺寸的,所以实际有0.84mm以上,这样厂家在设计的时候就一定要大于或者等于0.85mm,切记!

  2、方形槽孔或者多边形孔、槽:

  如果不是有钻孔文件产生的槽孔,一定要注意,不要将标示放到其他板层,最保险的方式就是同边框线一样的板层(或者采用多个钻孔拼起来)!(例如:protel系列,keepout线定义的是边框线,在机械层上面标注的钻孔线,极易被忽略掉);提供Gerber文件的时候,请确定是否导出了两种钻孔数据,这样也会导致厂家因选其一而漏孔,需要删除不全的钻孔数据!厂家基本只识别同边框线一样的多边形开槽,请千万不要放多个板层上面,这个从设计上来说,也不符合简单才是可靠的原理,自己导出Gerber的时候,也是分分钟就漏了板层,曾经出现,客户用了5个机械层来放置了5个不同的钻孔。

  3、solder(阻焊层)和paste(钢网层)的用法以及产生的问题:

  任何时候,PCB上面不会直接用到paste层,这个是用来做钢网的,如果设计人员不需要用这个,建议无理由关闭,基本不影响设计,但是如果提供的文件包含了这个板层,厂家工程师有可能会同solder叠加使用,也有可能不叠加使用,这个请注意,另外paste层不会用做阻焊开窗;但是在使用solder做阻焊开窗的时候,切记:如果需要做出焊盘的效果,绝对不能单独放置solder数据,例如:一条镀锡的线条,只是用solder画线,肯定不会做出需要的效果的(工程有可能会修改,但是这个是错误的设计,总有一天会出错),正确的做法是:先在线路层画线后,再用solder在线路上面画线叠加才可以达到设计要求!

  4、过孔盖油:

  过孔盖油是一个标准的量产工业级的设计要求,厂家默认是盖油的(不管你的文件是如何设置,Gerber文件除外),所以客户如果需要改变这个默认的要求,需要注意:过孔不需要盖油,请一定要单独说明,Gerber文件一律按照文件生产,就是有过孔说明也无效。

  5、定位孔电镀:

  为了便于厂家的快速生产,样板阶段(2平米以内算是样板),厂家默认的是无铜定位孔也是按照钻孔来做的。所以客户如果需要样板也做无铜的话,需要下单时跟厂家说明,否则按默认做成有铜孔。

  6、机械孔内置焊盘:

  很多时候,工程师在设计的时候,会用keepout线圈住一个隔离的焊盘,此时的问题就误导了厂家工程师判断。按照客户定义,有可能会保留焊盘(用keepout隔离);也有可能会按照keepout来钻孔(电脑锣铣孔)(设计理由是:焊盘只是参照或者坐标定位,无其他用途),就导致了厂家的成品有可能会出现两种现象,一种是保留焊盘,一种是按照机械孔钻孔,这样就导致出错概率50%。请设计的时候注意,尽量控制到简单的方式,如果只需要焊盘,请最后删除keepout线;如果需要按照keepout线条开孔,请删除焊盘。

  7、超过工艺能力的设计问题:

  很多时候,客户设计的文件,部分超过了厂家的工艺能力,但是厂家为了不影响客户交期的情况下,工程师会修改到厂家的标准范围内,例如钻孔孔径小了,厂家修改大了,或者线宽和线距小了。这些如果可能的情况下,工程都会简单处理,或许会导致:过孔统一盖油或者统一开窗了;线宽或者线距太小或者太大,丝印文字偏移了等等的问题,(强烈要求各位朋友参考一下上面的工艺要求,以免厂家被动修改问题而导致的客户不解,但是修改后的文件,电气功能绝对正确!)

  8、多层板内层掏铜:

  多层板槽孔放置后,一定要记得内层掏铜(就是对应的位置,内层需要隔开,用信号层就不会有这个问题存在),否则100%内层短路,导致无法使用。

  9、超常规设计:

  超常规设计,请一定要说明一下,有时候厂家工程人员会认为设计错误,直接改正;例如:喷锡的文字;焊盘上面全部或者部分加阻焊,贴片元件的部分焊盘阻焊,SMT焊盘带通孔的,等等的问题,需要简单说明一下,以免厂家工程认为是设计疏忽而修改。

  10、多层线(Multilayer)是不会喷锡的:

  设计的时候请一定注意,看起来好像是同焊盘一样的,实际上是不会做成焊盘的,并且会在顶层和底层都产生走线,请注意!

  11、电路板外形:

  用Protel99或是Dxp系列软件设计的,电路板外形(如板框,槽孔,V-CUT)应画在Keepout层或Mechanical层。开槽孔在Keepout层或Mechanical层画出相应的形状即可,与外形画在同一层。注意Keepout层或Mechanical层只画一层即可,不要重复。PADS软件槽孔画在DrillDrawing层。

  12、单面板视图:

  单面板以顶层(Top layer)画线路层(Signal layer),则表示该层线路为正视面。若以底层(Bottom layer)画线路层(Signal layer),则表示该层线路为透视面。Top layer为正视图,Bottom layer为透视图,顶层字符为正,而底层字符为反。阻焊层为(Solder Mask) 用来开窗不盖绿油。


 6   无锡PCB电路板常见问题


  问:无锡计算技术研究所里有pcb厂吗?工程师待遇怎么样?

  答:有的。俗称江南所。是总参56所下属的单位。有高速PCB制板和焊接服务,工艺国内算是顶尖的了。主要做军工类的。民品也做,但是民品主要由代理商接洽。

  问:江苏有哪些大的PCB厂?

  答:这个具体要看PCB厂的性质了,看你想去外企还是私企。外企么,无锡健鼎、无锡高德、江阴瀚宇博德、苏州美葳。其他私企么,昆山沪士、苏杭华新、华涛、依利安达都是中上企业。

  问:电路板不上锡怎么办?

  答:可能对电路板有损害的办法;1,对焊接部位轻微打磨,要轻轻的,2,可以用稀释后的氧化锌溶液,但是必须在焊接完成后处理干净。
