常熟(Changshu)，简称虞，因“土壤膏沃，岁无水旱之灾”得名“常熟”，行政区划属江苏省苏州市。常熟市东北濒长江，与南通市隔江相望，东南邻太仓，南接昆山市、苏州市相城区，西连江阴市、无锡市锡山区，西北与张家港市接壤，是中国大陆经济最强县级市之一。

　　因位处PCB产业发达地区长三角中，受行业带动，PCB行业发展较好。PCB行业竞争也更加激烈，而目前常熟PCB的代表企业应是常熟金像电子有限公司，公司已先后通过了UL、ISO9002、ISO14001、QS9000国际认证。

　　常熟金像电子有限公司

　　春焱电子科技(苏州)有限公司

　　敬鹏(常熟)电子公司

　　东佳电路板有限公司

　　苏州大展电路工业有限公司

　　扬宣电子(苏州)公司

　　台燿科技有限公司

　　苏州中部电子有限公司

　　常熟弘捷电路有限公司

　　苏州鸿运通多层电路板有限公司

　　苏州科德软体电路有限公司

　　常熟东南相互电子有限公司

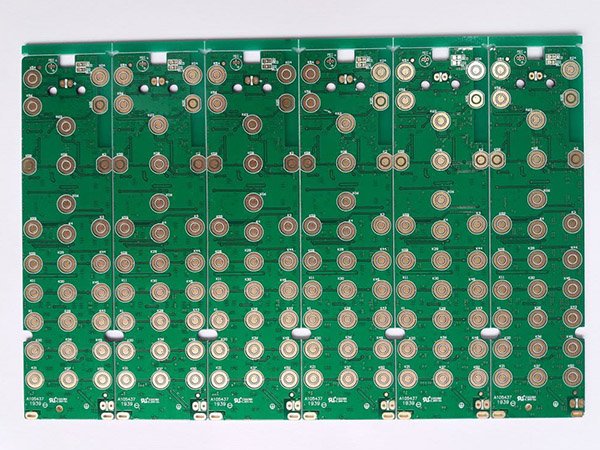

　　常熟PCB快速打样报价：

　　1.打样价格

　　单/双面板 10cm之内 50元/款(10pcs之内，默认工艺。不含运费)

　　注明：非特价板计算：50元工程费+(菲林费)长*宽*0.3+(版费)长*宽*0.05*数量

　　样品全部免费飞针测试

　　2.批量价格(面积满1平方米)

　　单面：板费350元每平米(单面板无需测试，不含运费。

　　五平方米以上单面板FR-4板材300元平方米，不含运费。

　　双面板：板费350元/平米 (含测试费，不含运费)

　　一平方米以上新单=50元工程费+(菲林)长*宽*0.3+(版费)长*宽*0.045

　　以上报价仅供参考，详细报价请咨询常熟PCB厂家。

　　常熟金像电子有限公司简介：

　　常熟金像电子有限公司(CGCE) 于2006年3月15日正式注册成立，公司位于常熟市東南經濟開發區久隆路、目前总投资额9千萬美元，占地面积达122.7畝、现有员工人数1100余人;主要生产印刷电路板(PCB)，到二OO六年底生产规模每月可达120万平方英尺、 公司产品PCB是各种电子、信息、通讯、网络产品皆需要之关键零件，此外更广泛运用于工业设备及医疗仪器、消费性电子产品及汽车相关控制零件等，素有“电子系统之母”的称号。 公司致力成为PCB产业界的模范生、 为了不断地精益求精，我们一直秉持『质量至上、客户第一』的原则，常熟金像公司先后通过了UL、ISO9002、ISO14001、QS9000国际认证; 基于环保的理念，共同为维护地球环境而努力，我们持续推动各项环境管理系统认证、 实际环保设备、厂区绿化投资额约4653万元，并于2004年12月通过OHSAS18001国际论证。

　　春焱电子科技(苏州)有限公司简介：

　　春焱电子科技(苏州)有限公司，是由外商投资，在常熟东南经济开发区电子信息产业园建办的电子企业，成立于2003年9月10日，注册资本1,000万美元，公司坐落在江苏省常熟东南经济开发区黄浦江路72号，占地面积30,000平米，首期厂房面积12,000平方米，设计产能为60,000平米/月的多层印刷电路板。公司拥有完善的管理机制、较强的人力储备和设备资源，公司致力于以快捷的交期、良好的品质和成本优势，发展成为业内具备一定影响力的中高端多层印刷电路板制造商。

　　地址：江苏省常熟东南经济开发区黄浦江路72号

　　PCB打样推荐诚暄PCB：

　　深圳市诚暄电路科技有限公司是一家专业从事快速pcb板生产，线路板制作，电路板加工和销售为一体的高新技术厂家。专注双面pcb板，四层pcb板，多层pcb板的生产制作，快板可以加急8小时快速交货，批量可以加急48小时快速交货，准时交货率达98%以上。工厂凭着以质量求生存，以速度求发展，以管理求效益，以服务求永恒的企业精神。秉承竞争、创新、合作、共赢的企业理念，诚挚地为客户服务，坚持走质量效益型发展道路，积极进取，努力为电子行业做贡献。

　　小批量的PCB打样一般来说要看中的主要要考虑包括价格、服务、质量、品牌、速度这几个方面，一般可以从这个几个方面选择厂家。现在PCB厂家也基本集中在深圳那边，诸如华强PCB等都是不错的。

　　同时，一流的生产来自一流的设计，设计相关的注意事项：

　　一，关于PADS设计的原文件。

　　1、双面板文件PADS里面孔属性要选择通孔属性(Through),不能选盲埋孔属性(Partial)，无法生成钻孔文件，会导致漏钻孔。

　　2、在PADS里面设计槽孔请勿加在元器件一起添加，因为无法正常生成GERBER，为避免漏槽，请在DrillDrawing加槽。

　　3、PADS铺用铜方式，我司是Hatch方式铺铜，客户原文件移线后，都要重新铺铜保存(用Flood铺铜)，避免短路。

　　二.其他注意事项。

　　1，外形(如板框，槽孔，V-CUT)一定要放在KEEPOUT层或者是机械层，不能放在其他层，如丝印层，线路层。所有需要机械成型的槽或孔请尽量放置于一层，避免漏槽或孔。

　　2，如果机械层和KEEPOUT层两层外形不一致，请做特殊说明，另外形要给有效外形，如有内槽的地方，与内槽相交处的板外外形的线段需删除，免漏锣内槽，设计在机械层和KEEPOUT层的槽及孔一般是按无铜孔制作(做菲林时要掏铜)，如果需处理成金属孔，请特别备注。

　　3，如果要做金属化的槽孔最稳妥的做法是多个pad拼起来，这种做法一定是不会出错

　　3.金手指板下单请特殊备注是否需做斜边倒角处理。

　　4.给GERBER文件请检查文件是否有少层现象，一般我司会直接按照GERBER文件制作。

　　5.用三种软件设计，请特别留意按键位是否需露铜。

　　问：常熟线路板(PCB)做的好的外贸企业有哪些?

　　答：常熟敬鹏，90%以上的订单是出口的，是个台资企业。

　　问：想了解下苏州常熟现在的市场情况。

　　答：常熟的服装这个产业做的挺红火。不合兴趣还有东南经济开发区，那里有些外资企业，主要是电子制造，PCB印刷线路板，等行业。

　　问：常熟PCB打样要哪些工艺要求?

　　答：我是做PCB的,一般工艺要求有:

　　1.板材的玻璃化温度,即常说的Tg值,普通的用135度,如果无铅焊接就150度,180度,要根据你的实际情况;

　　2. 公差要求.包括板厚,孔径,线宽,SMT,BGA,外形尺寸,翘曲度等

　　3. 最小线宽/间距和最小孔径是多少。

　　4.铜薄厚度内层1OZ,外层是1OZ起镀还是完成后1OZ,?外层是要电镀的.一般镀面铜20-30um,

　　5.完成孔壁铜厚是多少。

　　6.有没有阻抗要求?如果有公差是多少。

　　还有其他方面,需不需要特殊处理的。
