1 沙井PCB概况
沙井(深圳市宝安区沙井镇)沙井街道交通便利,海陆空四通八达。深圳国际机场距沙井仅8公里。
沙井PCB

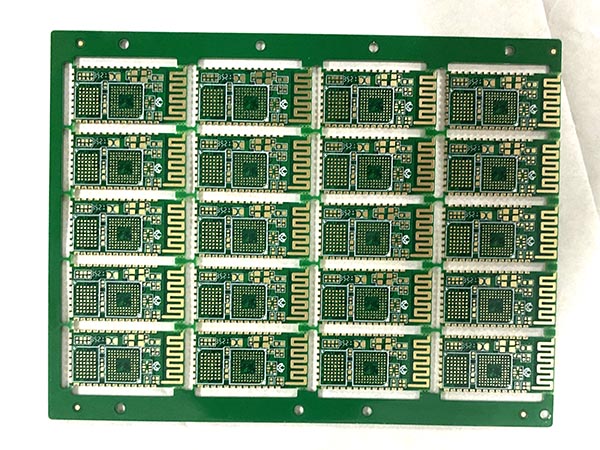

PCB(Printed Circuit Board)的中文名称为印制电路板,又称印刷电路板、印刷线路板。
按照线路板层数可分为单面板、双面板、四层板、六层板以及其他多层线路板。是重要的电子部件,作为电子元器件的支撑体,是电子元器件电气连接的提供者。以绝缘板为基材,切成一定尺寸,其上至少附有一个导电图形,并布有孔(如元件孔、紧固孔、金属化孔等),用来代替以往装置电子元器件的底盘,并实现电子元器件之间的相互连接。由于这种板是采用电子印刷术制作的,故被称为“印刷”电路板。
沙井PCB快速打样
一般是工程师在产品设计未完成确认和完成测试之前,都称之为PCB打样。 PCB打样指印制电路板在批量生产前的试产,主要应用为电子工程师在设计好电路并完成PCB Layout之后,向工厂进行小批量试产的过程。
沙井PCB快速打样,比如双面板加急24小时交货。
2 常见沙井PCB生产厂家列表
全成信电子(深圳)有限公司
深圳市斯瑞电子科技有限公司
深圳市艾裕兴电子有限公司
深圳中富电路有限公司
深圳勤基电路板厂
竞华电子(深圳)有限公司
联能科技(深圳)有限公司
3 沙井PCB快速打样的报价,沙井PCB线路板价格
沙井PCB快速打样报价的常见有三种,
1、找PCB业务员直接报价;
2、在网站上自己计算价格;
3、在论坛上或B2B平台看报价。
4 推荐沙井PCB生产厂家
1、诚暄PCB
深圳市诚暄电路科技有限公司是一家专业从事快速pcb板生产,线路板制作,电路板加工和销售为一体的高新技术厂家。专注双面pcb板,四层pcb板,多层pcb板的生产制作,快板可以加急8小时快速交货,批量可以加急48小时快速交货,准时交货率达98%以上。工厂凭着以质量求生存,以速度求发展,以管理求效益,以服务求永恒的企业精神。秉承竞争、创新、合作、共赢的企业理念,诚挚地为客户服务,坚持走质量效益型发展道路,积极进取,努力为电子行业做贡献。
2、全成信电子(深圳)有限公司是一家专业生产印刷线路板(PCB)的大型高科技企业,公司2002年6月成立,注册资金5000万美元,工厂占地面积29285平方米,厂房面积43890平方米。公司位于广东省深圳市宝安区沙井,距离南北大动脉的107国道和广深高速公路仅10分钟车程,距离深圳机场20分钟车程,致力于生产2-10层印刷电路板(PCB),主要产品有Mother board, VGA/PCI Card, Net work/ Telecom, Serve/Workstation, 目前设备月产能为150万平方英尺,
3、竞华电子(深圳)有限公司成立于2001年3月,为一家大型的台资企业,其母公司为台湾上市的竞国实业股份有限公司,成立于1981年,竞华电子厂投资金额超过4000万美元,厂房占地面积65000平方米,员工超过3300人,主要生产二层至十四层之高级印刷电路板。2004年下半年,随著关系企业─铭旺电子及竞华二厂的加入,产能已突破200万SQFT,成为华南地区最大印刷电路板供应商之一。
4、联能科技(深圳)有限公司隶属于华人PCB龙头企业--台湾欣兴电子集团(系台湾联华电子集团责任事业群)。公司成立于2001年2月,投资金额1.4亿美元,拥有一厂﹑二厂﹑三厂﹑厂房面积58626平方米,目前在职员工3400多人,本公司是一家新兴高科技独资企业,主要产品为高密度连接板,多层印刷电路板等。
5 沙井PCB打样注意事项
1、关于PADS设计的原文件
1. PADS铺用铜方式,客户原文件移线后,都要重新铺铜保存(用Flood铺铜),避免短路。
2. 双面板文件PADS里面孔属性要选择通孔属性(Through),不能选盲埋孔属性(Partial),无法生成钻孔文件,会导致漏钻孔。
3. 在PADS里面设计槽孔请勿加在元器件一起添加,因为无法正常生成GERBER,为避免漏槽,请在DrillDrawing加槽。
2、关于PROTEL99SE及DXP设计的文件
1. 一般阻焊是以Solder mask层为准,如果锡膏层(Paste层)需做出来,还有多层(M ultilayer)的阻焊窗无法生成GERBER,请移至阻焊层。
2. 在Protel99SE内请勿锁定外形线,无法正常生成GERBER。
3. 在DXP文件内请勿选择KEEPOUT一选项,会屏敝外形线及其他元器件,无法生成GERBER。
4. 此两种文件请注意正反面设计,原则上来说,顶层的是正字,底层的要设计成反字,我司是从顶层到底层叠加制板。单片板特别要注意,不要随意镜像!搞不好就做出来是反的
3、其他注意事项
1. 外形(如板框,槽孔,V-CUT)一定要放在KEEPOUT层或者是机械层,不能放在其他层,如丝印层,线路层。所有需要机械成型的槽或孔请尽量放置于一层,避免漏槽或孔。
2. 如果机械层和KEEPOUT层两层外形不一致,请做特殊说明,另外形要给有效外形,如有内槽的地方,与内槽相交处的板外外形的线段需删除,免漏锣内槽,设计在机械层和KEEPOUT层的槽及孔一般是按无铜孔制作(做菲林时要掏铜),如果需处理成金属孔,请特别备注。
3. 如果要做金属化的槽孔最稳妥的做法是多个pad拼起来,这种做法一定是不会出错
4. 金手指板下单请特殊备注是否需做斜边倒角处理。
5. 给GERBER文件请检查文件是否有少层现象,一般我司会直接按照GERBER文件制作。
6. 用三种软件设计,请特别留意按键位是否需露铜。
