　　重庆PCB

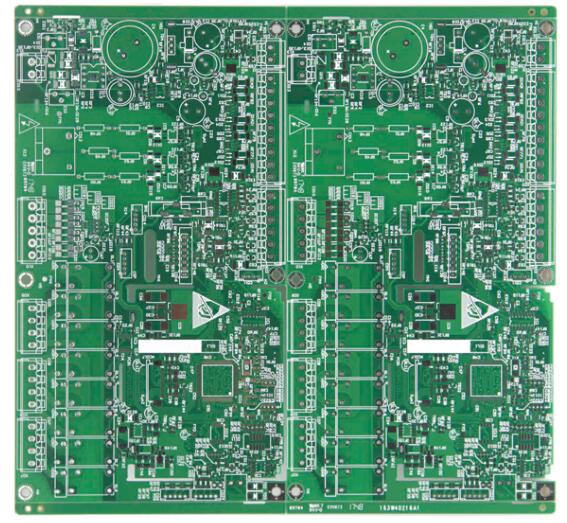

　　PCB(Printed Circuit Board)的中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，作为电子元器件的支撑体，是电子元器件电气连接的提供者。由于这种板是采用电子印刷术制作的，故被称为“印刷”电路板。以绝缘板为基材，切成一定尺寸，其上至少附有一个导电图形，并布有孔(如元件孔、紧固孔、金属化孔等)，用来代替以往装置电子元器件的底盘，并实现电子元器件之间的相互连接。

　　按照线路板层数可分为单面板、双面板、四层板、六层板以及其他多层线路板。

　　重庆PCB快速打样

　　一般是工程师在产品设计未完成确认和完成测试之前，都称之为PCB打样。 PCB打样指印制电路板在批量生产前的试产，主要应用为电子工程师在设计好电路并完成PCB Layout之后，向工厂进行小批量试产的过程。

　　PCB快速打样，比如双面板加急24小时交货。

　　凯歌电子(重庆)有限公司

　　川亿电脑(重庆)有限公司

　　奥特斯科技(重庆)有限公司

　　重庆汇鼎电子电路有限公司

　　重庆航凌电路板有限公司

　　重庆PCB快速打样的报价：

　　免费打样的没有，除非长期的大客户。

　　一般在5cm*5cm双面50块/10PCS

　　10cm*10cm双面100块/10pcs

　　10cm*10cm四层400块/10PCS

　　重庆PCB线路板价格：

　　双面板：工程费100元+板费(0.05元/C㎡)+菲林费(0.05元/C㎡)，拼板费30元/款。

　　四层板：工程费350+板费(0.1元/C㎡)+菲林费(0.05元/C㎡)，拼板费100元/款。

　　PCB快速打样推荐

　　1、重庆航凌电路板有限公司成立于2003年，位于重庆市永川经济技术开发区。公司主体是由河北航凌电路板有限公司投资建设，年产1-26层电路板近20万平米，可加工最小线宽和最小间距0.1mm、最小通孔孔径和最小盲埋孔径0.2mm，是目前西南地区最大的电路板制造公司。

　　公司主要产品为高精度、高密度PCB单、双面、多层板的印制电路板，已掌握成熟的OSP(防氧化)、电镀镍金表面处理工艺及纯锡表面处理工艺，且在2005年已开始量产喷纯锡板，在整个西南地区是仅有的一家能够独立生产纯锡板企业。

　　公司于2006年购进了新加坡CIM公司的阻抗测试仪，已具备批量生产阻抗板(特性及差分阻抗板)能力。于2006年3月购进了南京世锋等离子表面活性机，使得企业能够批量生产高频板和生产HDI板，并解决了厚径比≥1：12及背板和软板、软硬结合板、盲埋孔板的洗孔难题。

　　2、凯歌电子(重庆)有限公司暨重庆荣昌笔电配套产业园，是专业生产双面多层单面印制电路板的高科技企业。公司成立于2010年3月，由凯宏国际(香港)有限公司注资，首期投资1.5亿元人民币，可完成年生产产能单面板60万平方米，双面多层板36万平方米，完成年产值2亿元人民币。

　　打造西南地区具规模的大型线路板供应企业。公司目前在成都，重庆，上海等地设有办事处，并将陆续在青岛，深圳等地增设办事处。是荣昌县重点企业之一。

　　重庆PCB打样，需要提供什么文件?打样周期一般需要多久?费用是怎么算的?

　　打样周期要看PCB的难易程度，一般单面板三至五天即可完成，双面板复杂一些，时间要长一点。费用的话，如果你打算在他那里开模做货，可以免费打样，如果只是为了做实验，则要收200元左右打样费，各个厂家不同，收费也不相同。外发PCB打样，需要提供PCB文件，不管你是什么软件做的，只有对方能打开文件才能为你打样。

　　1、pcb打样集中在哪些城市?

　　中国就第一就是广东深圳 第二就是江苏昆山市

　　2、一般什么情况采购会要求厂家出手工板而不是CNC板?是因为打样还是订购数量较少?

　　价格大概相差100-300一个平米，样品一般都是CNC出，因为样板不会给起套模具，样品也可以起模具，前提是客户要承担这个费用。即使是批量，也要看多少量，板的利润是否大于这套模具的钱才会考虑。
