　　兰州PCB

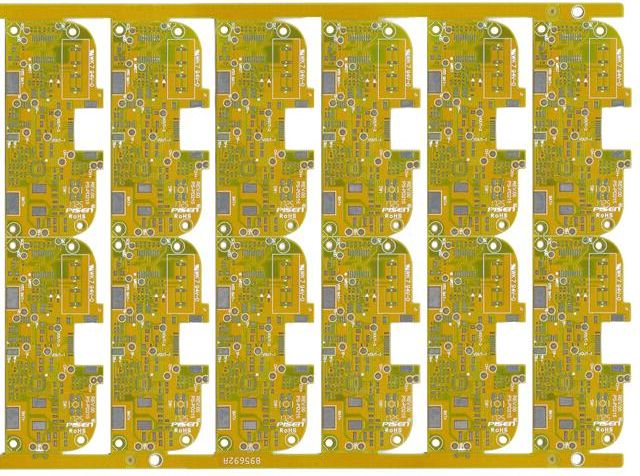

　　PCB(Printed Circuit Board)的中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，作为电子元器件的支撑体，是电子元器件电气连接的提供者。

　　以绝缘板为基材，切成一定尺寸，其上至少附有一个导电图形，并布有孔(如元件孔、紧固孔、金属化孔等)，用来代替以往装置电子元器件的底盘，并实现电子元器件之间的相互连接。由于这种板是采用电子印刷术制作的，故被称为“印刷”电路板。

　　按照线路板层数可分为单面板、双面板、四层板、六层板以及其他多层线路板。

　　兰州PCB快速打样

　　PCB打样指印制电路板在批量生产前的试产，主要应用为电子工程师在设计好电路并完成PCB Layout之后，向工厂进行小批量试产的过程。一般是工程师在产品设计未完成确认和完成测试之前，都称之为PCB打样。

　　PCB快速打样，比如双面板加急24小时交货。

　　兰州某厂家PCB打样/小批量报价：

　　快速打样只限每个文件0.3平方米内

　　单面阻燃板;24小时 320~480+0.03/平方厘米

　　36小时 280+0.03/平方厘米

　　48小时 180+0.03/平方厘米

　　72小时 120+0.03/平方厘米

　　单面环氧板;24小时 320~480+0.04/平方厘米

　　36小时280+0.04/平方厘米

　　48小时 180+0.04/平方厘米

　　72小时 120+0.04/平方厘米

　　双面板; 24小时 480+0.07/平方厘米

　　36小时 280+0.07/平方厘米

　　48小时 180+0.07/平方厘米

　　72小时 120+0.07/平方厘米

　　小批量0.07以上大批量0.055以上可根据板子工艺给相应价格

　　铝基板;24小时 480+0.1/平方厘米

　　36小时 280+0.1/平方厘米

　　48小时 240+0.1/平方厘米

　　72小时 200+0.1/平方厘米

　　模具大约7.5元~10元/平方厘米

　　超出0.3平米的仍然需要加急计算方式是(实际总面积/0.3*相应时间段加急费用比如面积总和0.89平方米做24小时的加急费用计算：0.89/0.3*480=1424元板费：0.89*800=712合计712+1424=2136元 36H~~72H以此类推);杂色、电金、沉金(延长交期2天)、镀镍各加50元/款。

　　1.0~1.2厚铝基板批量最低单价0.07元/平方厘米.

　　1.6厚铝基板批量最低单价0.08元/平方厘米

　　2.0厚铝基板批量最低单价0.1元/平方厘米

　　混批

　　[3000]元以上起批或者[1000]PCS以上起批

　　一、0.3平方米至1.0平方米内0.07元/平方厘米5天交货;

　　二、1.0平方米至3.0平方米内0.065元/平方厘米7天交货;

　　三、3.0平方米至5.0平方米内0.06元/平方厘米10天交货;

　　四、5.0平方米以上须开测试架(测试架费用测试点数*1.2元 800元起收)。

　　五、单面板3平方米以下0.04元/平方厘米

　　3平方米以上0.035元/平方厘米

　　注意：测试点=线路板上的孔数量+贴片焊盘数量

　　四层板：1200)+0.12/平方厘米(看资料给价格)

　　六层板：2000)+0.18/平方厘米

　　八层板：2800)+0.20/平方厘米

　　线路板抄板费计算方式：

　　单面板：1.5元/平方厘米 150元起做

　　双面板：2.5元/平方厘米 200元起做

　　孔径0.5mm线距0.25mm以上

　　1.6厚铝基板批量最低单价0.08元/平方厘米

　　2.0厚铝基板批量最低单价0.1元/平方厘米

　　1、兰州新大陆科技发展有限责任公司于1997年7月10日在西津西路274号注册成立,公司成立之初主要经营电子及计算机软硬件应用开发研究，薄膜开关面板及相关技术产品研制生产、电脑、办公自动化设备、耗材、电子原器件、电路板、丝印设备、材料，零售;仪器仪表和设备维修，注册员工人数为5人，注册资本30万元人民币。

　　2、兰州中兴印制电路有限公司主要经营：单双石印制板,各种PVC,机械加工等产品。公司尊崇“踏实、拼搏、责任”的企业精神，并以诚信、共赢、开创经营理念，创造良好的企业环境，以全新的管理模式，完善的技术，周到的服务，卓越的品质为生存根本，我们始终坚持用户至上 用心服务于客户，坚持用自己的服务去打动客户。

　　3、PCB快速打样推荐：诚暄PCB

　　深圳市诚暄电路科技有限公司是一家专业从事快速pcb板生产，线路板制作，电路板加工和销售为一体的高新技术厂家。专注双面pcb板，四层pcb板，多层pcb板的生产制作，快板可以8小时快速交货，批量可以48小时快速交货，准时交货率达98%以上。

　　(一)检查用户的文件

　　用户拿来的文件，首先要进行例行的检查：

　　1，检查磁盘文件是否完好;

　　2，检查该文件是否带有病毒，有病毒则必须先杀病毒;

　　3，如果是Gerber文件，则检查有无D码表或内含D码。

　　(二)检查设计是否符合本厂的工艺水平

　　1，检查客户文件中设计的各种间距是否符合本厂工艺：线与线之间的间距`线与焊盘之间的间距`焊盘与焊盘之间的间距。以上各种间距应大于本厂生产工艺所能达到的最小间距。

　　2，检查导线的宽度，要求导线的宽度应大于本厂生产工艺所能达到的最小

　　线宽。

　　3，检查导通孔大小，以保证本厂生产工艺的最小孔径。

　　4，检查焊盘大小与其内部孔径，以保证钻孔后的焊盘边缘有一定的宽度。

　　(三)确定工艺要求

　　根据用户要求确定各种工艺参数。

　　工艺要求：

　　1，后序工艺的不同要求，确定光绘底片(俗称菲林)是否镜像。底片镜像的原则：药膜面(即，乳胶面)贴药膜面，以减小误差。底片镜像的决定因素：工艺。如果是网印工艺或干膜工艺，则以底片药膜面贴基板铜表面为准。如果是用重氮片曝光，由于重氮片拷贝时镜像，所以其镜像应为底片药膜面不贴基板铜表面。如果光绘时为单元底片，而不是在光绘底片上拼版，则需多加一次镜像。

　　2，确定阻焊扩大的参数。

　　确定原则:

　　①大不能露出焊盘旁边的导线。

　　②小不能盖住焊盘。

　　由于操作时的误差，阻焊图对线路可能产生偏差。如果阻焊太小，偏差的结果可能使焊盘边缘被掩盖。因此要求阻焊应大些。但如果阻焊扩大太多，由于偏差的影响可能露出旁边的导线。

　　由以上要求可知，阻焊扩大的决定因素为：

　　①本厂阻焊工艺位置的偏差值，阻焊图形的偏差值。

　　由于各种工艺所造成的偏差不一样，所以对应各种工艺的阻焊扩大值也

　　不同。偏差大的阻焊扩大值应选得大些。

　　②板子导线密度大，焊盘与导线之间的间距小，阻焊扩大值应选小些;板

　　子导线密度小，阻焊扩大值可选得大些。

　　3，根据板子上是否有印制插头(俗称金手指)以确定是否要加工艺线。

　　4，根据电镀工艺要求确定是否要加电镀用的导电边框。

　　5，根据热风整平(俗称喷锡)工艺的要求确定是否要加导电工艺线。

　　6，根据钻孔工艺确定是否要加焊盘中心孔。

　　7，根据后序工艺确定是否要加工艺定位孔。

　　8，根据板子外型确定是否要加外形角线。

　　9，当用户高精度板子要求线宽精度很高时，要根据本厂生产水平，确定是否进行线宽校正，以调整侧蚀的影响。

　　(四)CAD文件转换为Gerber文件

　　为了在CAM工序进行统一管理，应该将所有的CAD文件转换为光绘机标准格式Gerber及相当的D码表。

　　在转换过程中，应注意所要求的工艺参数，因为有些要求是要在转换中完成的。

　　现在通用的各种CAD软件中，除了SmartWork和Tango软件外，都可以转换为Gerber,以上两种软件也可以通过工具软件先转为Protel格式，再转Gerber.

　　(五)CAM处理

　　根据所定工艺进行各种工艺处理。

　　特别需要注意：用户文件中是否有哪些地方间距过小，必须作出相应的处理

　　(六)光绘输出

　　经CAM处理完毕后的文件，就可以光绘输出。

　　拼版的工作可以在CAM中进行，也可在输出时进行。

　　好的光绘系统具有一定的CAM功能，有些工艺处理是必须在光绘机上进行的，例如线宽较正。

　　(七)暗房处理

　　光绘的底片，需经显影，定影处理方可供后续工序使用。暗房处理时，要严格控制以下环节：

　　显影的时间：影响生产底版的光密度(俗称黑度)和反差。时间短，光密度和反差均不够;时间过长，灰雾加重。

　　定影的时间：定影时间不够，则生产底版底色不够透明。

　　不洗的时间:如水洗时间不够，生产底版易变黄。

　　特别注意：不要划伤底片药膜。

　　1、甘肃兰州有线路板厂吗

　　兰州华光磁电有限公司坐落于中国甘肃兰州市兰州市红星巷166号,主经产品：电子元器件、印刷线路板(PCB)、刚性线路板.

　　2、谁知道在甘肃天水市有PCB线路板厂吗?

　　天水华邦电子电器有限公司,天水华天科技股份有限公司

　　3、pcb板制作费用怎样计算?

　　收菲林费和工程费很正常。如果你是大批量这些都可以免费，但是如果你单小只有几百块的或者只有样品 肯定要收这些费用的。

　　因为做一个双面资料一般都是2个小时，如果是双面就更多时间。菲林也是按面积来计费的。如果你非要按单价*PCS来算的话。可能还不够别人的生产成本

　　菲林费用，工程费费用其实都是包含在制作成本里面的，谈好单价以后就无需再付这些费用，用多少菲林，用多少人力那是他们自家的事，你只需要按照PCS数*单价付费就可以了。
