pcb打板是什么意思?pcb打板需要说明的事项有哪些?

  • 发表时间:2019-09-09 22:38:49
  • 作者:小编
  • 来源:诚暄PCB
  • 人气:

  随着电子产品不断的更新换代,pcb的需求量也越来越大,其实在大批量生产之前,需要工程师们经过不断的试验,测试,包括板子的功能,外形这些,要测试板子,必须要有实物pcb板,那么就要进行pcb打板,下面小编来详细的说一说。

  pcb打板介绍

  1、PCB介绍

  要了解PCB打板是什么意思,首先得清楚什么是PCB,PCB的英文全称Printed CircuitBoard,PCB的中文名称为印制电路板,又称印刷电路板、印刷线路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的,故被称为“印刷”电路板。

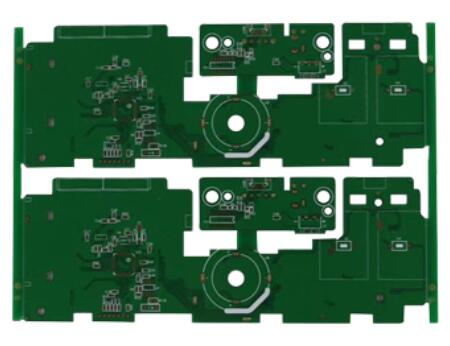

pcb打板是什么意思

  2、PCB打板

  PCB打板就是指印制电路板在批量生产前的试产,主要应用为电子工程师在设计好电路,并完成PCB之后,向工厂进行小批量试产的过程,即为PCB打板。而PCB打板的生产数量一般没有具体界线,一般是工程师在产品设计未完成确认和测试之前,都称之为PCB打板。

  3、PCB打板的要求

  在外发打板的时候,一定要注明工艺要求,比如,表面处理,板厚,数量,油墨颜色,是否需要加急等,都需要说明,要不然打出来的板,可能与你想要的不一致。

  pcb打板说明事项

  1、材料:第一个要说明PCB的制作材料是需要什么样的,目前最普遍的是用FR4,主要材料是环氧树脂剥离纤维布板。

  2、板层:要说明你制作PCB的层数。

  3、是单片出货,还是需要拼板出货,如果要拼板出货,要几拼几,是否需要加工艺边,都需要详细说明,最好是有拼板示意图。

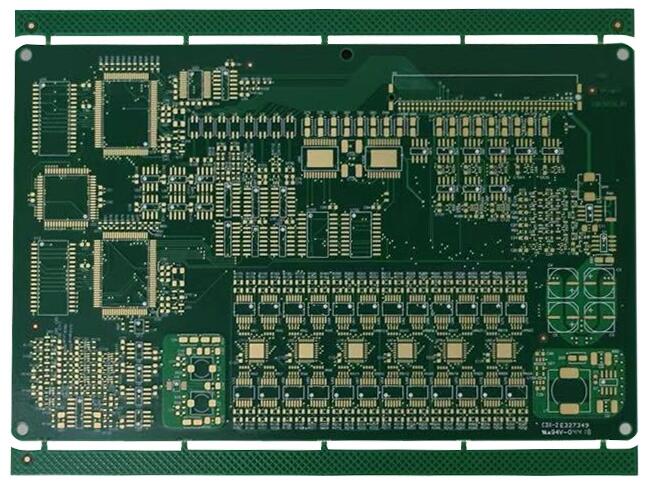

pcb打板的说明事项

  4、板厚:板子的厚度,目前玻纤板用得比较多的是0.6mm、0.8mm、1.0mm、1.2mm、2.0mm、3.2mm等等。

  5、线和孔:最小线宽线距,和最小孔径。

  6、阻焊颜色:颜色有好几种可根据公司要求来进行选择,一般的是绿色

  7、丝印颜色:PCB上的丝印的字体和边框的颜色,一般选择为白色。

  8、铜厚:一般根据PCB电路的电流来进行科学计算铜的厚度,一般越厚越好,但成本会更高,所以需要合理平衡。

  9、过孔:是否覆盖阻焊:过阻焊就是将过孔绝缘起来,否则就是让过孔不绝缘。

  10、表面涂层:有喷锡、沉金、镀金、OSP、沉锡、沉银等。

  11、数量:制作PCB的数量要说明清楚。

  12、测试:是否需要测试,有些工厂是要单独说明,有些工厂是默认的。

  13、有无特殊要求,比如半孔,包边,阻抗等等。

  以上就是小编根据本公司的情况,整理的关于什么是pcb打板和pcb打板的说明事项,希望能对大家有所帮助,如还有不清楚的地方,请联系右侧的QQ、微信、电话,我们会有专业的人员为您服务。
