产品详情
产品参数
| 层数： | 六层 | 刚柔性： | 刚 | 基材： | FR4 |
| 加工定制： | 是 | 铜箔厚度： | 1安铜 | 成品厚度： | 1.6mm |
| 打样价格： | 1200元 | 打样数量： | 5pcs/5set | 打样交期： | 6天 |
| 表面工艺： | 沉金 | 沉金厚度： | 1迈 | 样板测试： | 飞针 |
| 样板成型： | CNC | 批量价格： | 1200元/平米 | 批量交期： | 10天 |
| 批量测试： | 电测 | 批量成型： | CNC | 运输方式： | 快递/物流 |
| 营销方式： | 厂家直营 | 能否开票： | 能 | 运费说明： | 省内包邮 |
流程介绍

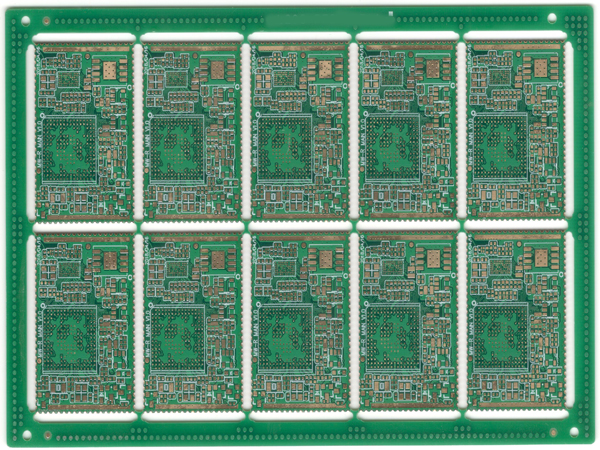

六层pcb板打样是由交替的导电图形层及绝缘材料层压粘合而成的一种印制电路板。导电图形的层数在三层以上，层间电气互连是通过金属化孔实现的。
如果用一块双面板作为内层、两块单面板作为外层或两块双面板做内层、两块单面板作为外层，通过定位系统及绝缘黏结材料叠压在一起，并将导电图形按设计要求进行互连，就成为四层、六层印制电路板，也称为多层pcb线路板。
表面处理
常用的表面工艺有：喷锡、沉金、抗氧化(OSP)、镍金、钯金、插头镀金等等，可根据自身需求来选择。
常见问题
问：六层线路板可以指定压合PP的厚度吗?
答：可以的，需要你提供层压结构图给我司。
问：六层线路板设计为0.1mm的通孔可以吗?
答：不可以的，0.1mm属于激光钻孔，钻不了通孔的，机械钻孔需要0.15mm及以上。
问：六层线路板的BGA位的夹线可以设计为3mil吗?能做吗?
答：可以的，由于BGA没有多的空间走线，很多产品都是设计的3mil。
