1 太原PCB概况
2014年全球PCB产值约为621亿美元,其中约有45%来自于中国大陆的生产,韩国15%、台湾13%、日本10%,完全可以肯定,中国仍为全球最大PCB生产国。目前大陆PCB企业主要以中小型规模为主。
当然,国内印刷线路板行业的集中程度较低,市场竞争较为激烈,而山西太原位于山西省境中央,太原盆地的北端,PCB行业发展受限较多,太原PCB生产厂相对来说并不多,代表企业为山西省太原市制作电路板有限公司。
2 太原PCB打样、线路板生产厂家推荐
山西省太原市制作电路板有限公司:太原市科电子是一家专业电路板制作、电路设计公司。致力于高精密度电路板生产制作、设计研发,是提供电子产品开发与机电控制板设计制造服务的高科技企业,具有丰富的电子产品和工业自动化控制系统开发与生产经验。
山西太原国营大众机械厂印制电路板电镀厂:山西太原国营大众机械厂印制电路板电镀厂是专业金属表面处理及热处理加工厂提供商。位于和平南路135号(邮政编码030024)的山西太原国营大众机械厂印制电路板电镀厂主要经营印制电路板、电镀加工,注册资本469万元人民币
山西太原市制作设计电路板有限公司:山西太原市制作设计电路板有限公司是一家生产各种单、双、多层铜基板、电路设计开发的公司。工艺有:松香、抗氧化、无铅喷锡、镀金、镀镍等。公司产品广泛应用于消费类电子产品、电工电器、通讯产品、汽车、医疗器械等广泛领域。
pcb板加工生产推荐诚暄pcb
深圳市诚暄电路科技有限公司是一家专业从事快速pcb板生产,线路板制作,电路板加工和销售为一体的高新技术厂家。专注双面pcb板,四层pcb板,多层pcb板的生产制作,快板可以8小时快速交货,批量可以48小时快速交货,准时交货率达98%以上。

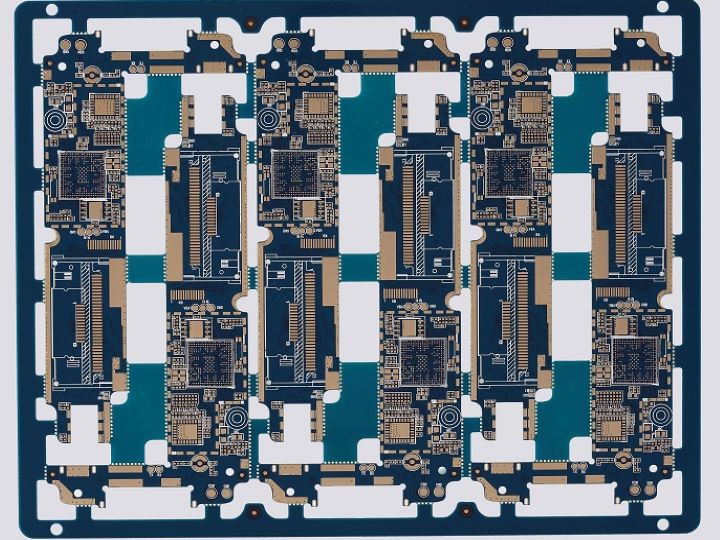

3 太原PCB板简单介绍
太原PCB板:PCB(Printed Circuit Board),中文名称为印制线路板,简称印制板,是电子工业的重要部件之一。几乎每种电子设备,小到电子手表、计算器,大到计算机,通讯电子设备,军用武器系统,只要有集成电路等电子元器件,为了它们之间的电气互连,都要使用印制板。
在较大型的电子产品研究过程中,最基本的成功因素是该产品的印制板的设计、文件编制和制造。印制板的设计和制造质量直接影响到整个产品的质量和成本,甚至导致商业竞争的成败。
太原PCB快板:太原PCB快板简单来说就是用最快的速度做出来的PCB,行业内简称为PCB快板。
太原PCB打样:太原PCB打样就是指印制电路板在批量生产前的试产主要应用为电子工程师在设计好电路?并完成PCB Layout之后向工厂进行小批量试产的过程即为PCB打样。而PCB打样的生产数量一般没有具体界线一般是工程师在产品设计未完成确认和完成测试之前都称之为PCB打样。
4 太原PCB打样注意事项
由于太原PCB生产厂家较少,规模也不大,太原PCB打样时需注意说明样板的工艺要求,具体如下:
板厚度:0.8,1.0,1.2,1.6,2.0这是常用的规格,如果没有特别的要求的话就选1.6mm的板厚。
铜箔厚度:0.5,1.0,2.0这是常用规格,如果功率不是特别大的板就可以不用选,厂家一般会用0.5oz的板来做,如果功率在100W左右的功率板的话就要用到1.0以上了。
阻焊的颜色:绿,黑,红,白这是常用的,没有什么要求就用绿色,如果是自己实验用的话更应该用绿色,因为这种颜色的板线路看得最清楚。
焊盘处理:松香,抗氧化,喷锡(分为有铅和无铅两种),一般采用后面两种都可以,喷锡的保存时间会更长些。
丝印的颜色:白,黑是常用的颜色,如果是绿油的话一般选白字,这个主要是看得清楚就行了,选跟板的颜色对比度大的就可以了,如果是白色阻焊的话就要选黑字了。
板材选择:HB,94V-0,FR-4这是常用的,HB就很少用,它是不防火的板,一般单面板就用94V-0,双面板就用FR-4。
若太原PCB厂家无法达到标准,建议网上咨询一下长三角、珠三角的厂家。
5 太原PCB打样过程中常见问题
一、除油(温度 60—65℃)
1、出现泡沫多: 出现泡沫多造成的品质异常:会导致除油效果差,原因:配错槽液所致。
2、有颗粒物质组成:有颗粒物质组成原因:过滤器坏或磨板机的高压水洗不足、外界带来粉尘。
3、手指印除油不掉:手指印除油不掉原因:除油温度底、药水配错。
二、微蚀(NPS 80—120G/L H2SO4 5% 温度 25—35℃)
1、板子铜表面呈微白色:原因为磨板、除油不足或污染,药水浓度低。
2、板子铜表面呈黑色:除油后水洗不净受除油污染。铜表面呈粉红色则为微蚀正常效果。
三、活化(槽液颜色为黑色、温度不可超过 38℃、不能打气)
1、槽液出现沉淀、澄清:
槽液出现沉淀原因:
(1)补加了水钯的浓度立即发生变化、含量底(正常补加液位应用预浸液)
(2)Sn2+浓度低、Cl-含量低、温度太高。
(3)空气的导入量太多导致钯氧化。
(4)被 Fe+污染。
2、药水表面出现一层银白色的膜状物:
药水表面出现一层银白色的膜状物原因:Pd 被氧化产生的氧化物。
四、速化(处理时间 1—2 分钟 温度 60—65℃)
1、孔无铜:原因:加速处理时间过长,在除去 Sn 的同时 Pd 也被除去。
2、温度高 Pd 容易脱落。
五、化学铜缸药液受污染
药液受污染原因:1、PTH 前各水洗不足2、Pd 水带入铜缸 3、有板子掉缸4、长期无炸缸5、过滤不足
洗缸:用 10%H2SO4 浸泡4小时,再用10%NAOH 中和,最后用请水清洗干净。
六、孔壁沉不上铜
原因:1、除油效果差2、除胶渣不足3、除胶渣过度
七、热冲击后孔铜与孔壁分离
原因:1、除胶渣不良2、基板吸水性能差
八、板面有条状水纹
原因:1、挂具设计不和理2、沉铜缸搅拌过度3、加速后水洗不充分
九、化学铜液的温度
温度过高会导致化学铜液快速分解,使溶液成份发生变化影响化学镀铜的质量。温度高还会产生大量铜粉,造成板面及孔内铜粒。一般控制在 25—35℃左右。
