制作pcb为什么要拼板

  制作pcb为什么要拼板

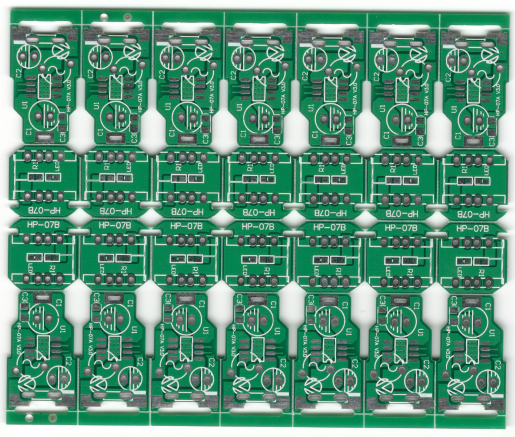

  制作pcb拼板顾名思义就是几个相同的板拼在一块板上面,有的PCB太小,不能满足夹具的要求,所以要几个PCB拼起来,才能更好的生产,还有些PCB板比较异形,拼板可以更有效的利用PCB基板的面积,减小浪费。有些PCB需要加工艺边和光学点之类的,可以提高插焊、贴装效率,如果做阴阳拼板还可以节省钢网。

  制作pcb拼板更利于生产,节省生产时间,更有效的利用机器设备,有效的利用板材的面积减少不必要的成本浪费。

  PCB是通过类似于印刷的方式生产的,有个版面大小的问题,每个客户PCB板的尺寸基本不相同,所以要将板子通过拼接变成一个较大的,适合机器加工生产的大板。所以制作pcb拼板就是为了给后工序生产带来更多的方便。

  pcb制作中pth是什么意思

  PTH (PLATING Through Hole) 是金属化孔,就是在孔的内侧是有铜的,导电用的。

  NPTH孔的意思:NPTH是非沉铜孔(Non PLATING Through Hole),孔壁无铜,一般是定位孔及锣丝孔。可用干膜封孔或在电镀前胶粒塞或电镀后二次钻孔或啤出。

  通孔和NPTH孔的区别:

  PTH (PLATING Through Hole) 是金属化孔,就是在孔的内侧是有铜的,所以导电

  NPTH (Non PLATING Through Hole) 是非金属化孔,孔内侧没有铜,电气隔断

  通孔是指贯通PCB板的顶层和底层,类似孔还有盲孔和埋孔,而通孔可以是PTH,也可以是NPTH,根据具体需求而定。例如用于连接导线的孔需要PTH,用于固定功能的,例如螺丝孔,就可能是NPTH。

  相信大家看了以上的文章,对pcb的制作,有了更进一步的理解,如还有不明白的地方,可以联系客服为您解答。
