盐城pcb厂：pcb生产为何要留工艺边

　　pcb板的工艺边，它是给贴片厂机器贴片时用的，其实对我pcb厂家来说，不加工艺边更省钱一些，但是为了后续贴片可以大规模的生产，就需要用贴片机来贴片生产，下面盐城pcb厂小编来详细的说一说。

　　pcb生产为何要留工艺边

　　在PCB厂家的工艺流程中，工艺边的预留对于后续的SMT贴片加工具有十分重要的意义。工艺边就是为了辅助生产插件走板、焊接波峰在PCB板两边或者四边增加的部分，主要为了辅助生产，不属于PCB板的一部分，在制造生产完成后可以去除掉。

　　留工艺边的主要原因是SMT贴片机轨道是用来夹住PCB板并流过贴片机的，因此太过于靠近轨道边的元器件在SMT贴片机吸嘴吸取元器件并贴装到PCB板上时，发生撞件现象，无法完成生产，因此必须预留一定的工艺边，比如3-5mm等等。同样地，也适用于一些插件元器件，在经过波峰焊时防止类似现象。

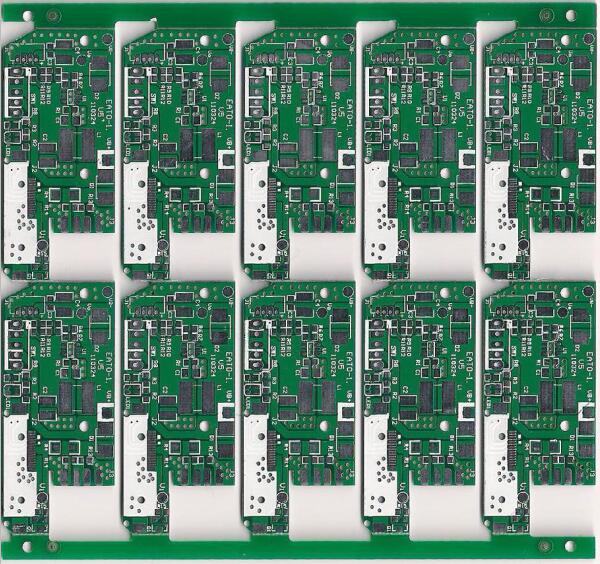

　　由于工艺边会消耗更多的PCB板材，会增加PCB的整体成本，因此在设计PCB工艺边时，需要平衡经济和可制造性。针对一些特殊形状的电路板，可以巧妙地通过拼板方式，将原本留2个工艺边或者4个工艺边的PCB板极大地简化。

　　在设计拼板方式时，需要充分考虑到SMT贴片机的轨道宽度，对于超过宽度350mm的拼板务必需要与SMT供应商的工艺工程师进行沟通。

　　PCB工艺边的平整度也是PCB生产中的重要组成部分，这跟V-Cut有想当大的关系。在去除PCB工艺边的时候，需要保证工艺边平整，尤其是对于组装精度要求极高的PCB板，任何不平整的毛边，会导致安装孔位偏移，给后续组装带来极大的麻烦。

　　以上就是盐城pcb厂：http://www.pcbems.com/news/557.html 小编整理的关于pcb生产为何要留工艺边，希望对大家有所帮助，如还有不清楚的地方，请联系我司客服为您解答。
