PCB6层板和假8层的区别是什么?

  • 发表时间:2020-06-12 16:26:22
  • 作者:工艺工程师
  • 来源:新闻中心
  • 人气:

  PCB6层板和假8层相同点都是6个线路层,不同的是假8层会有一张双面无铜的芯板。

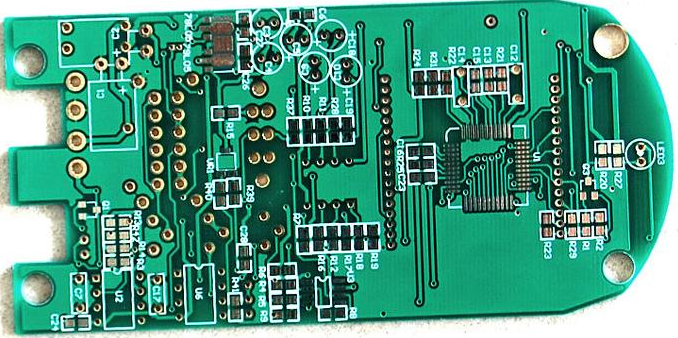

PCB6层板和假8层的区别是什么

  PCB6层板和假8层的区别

  原因是为了厚度,常用PP就那么几种,不能无限制叠PP满足厚度,因为PP太多会滑动,超过三层PP工艺上一般为认为有难度,就建议加无铜芯板来取代PP以带到厚度,即假8层,会有成本上浮,假8层比6层贵,比8层便宜,个人觉得价差不大可以直接上8层,可以获得更优异的性能,如加两个地平面,参考连续性更好,层间隔离更好,对地阻抗更小,单板EMI性能更好等等,或是考虑减板厚做6层,最好不做假8层,性价比低。

  假八层比6层中间多了一张两面无铜的芯板,价格比6层板贵些,一般1.6mm板厚或以上的6层板如果内层走了阻抗线大多需要做假八层。一般板厂最多只能叠3张pp,超过3张板厂工艺就很难或叠不了,而pp的厚度是有限的,为了满足阻抗控制要求,最终大部分的厚度都会集中在3与4层之间,而pp的厚度满足不了这个厚度时,就需要通过一张光板来实现了!

  以上就是小编整理的关于“PCB6层板和假8层的区别是什么?”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
