四层PCB板和六层PCB板怎样辨别

  • 发表时间:2020-06-12 15:15:35
  • 作者:下单文员
  • 来源:新闻中心
  • 人气:

  最近我上网查资料总结出了一些比较简单辨别四层板和六层板的方法与大家分享下:
四层PCB板和六层PCB板怎样辨别

  四层PCB板和六层PCB板的区别

  1、由于是6层PCB,有4层可以走信号线,所以PCB板表面上出现的布线应该比较宽松(同层布线),这样有利于减少相互间的干扰。

  2、六层PCB板的重量要大于四层PCB板,但是单条内存模组就比较难比较出来,但是如果各拿出来20条同样的内存,就比较容易比较出来了。

  3、如果有的导孔在PCB板正面出现,却在反面找不到,那么就一定是6/8层板了。如果PCB板的正反面都能找到相同的导孔,自然就是4层板了。

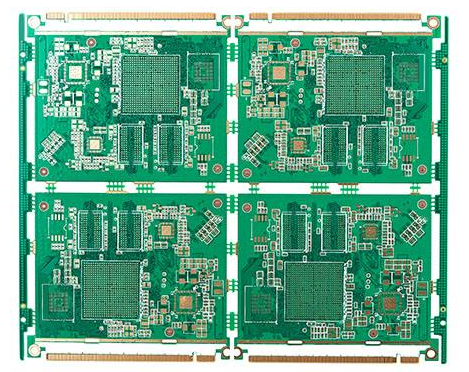

  其中PCB四层板的价格较为低廉,但是相对的在抗噪讯的能力也比较弱,而六层板的成本则较高,因为电源线路或接地线路可以单独占用一层,而不必与其它信号线路混在一起,所以在抗噪讯干扰的能力也比四层板较佳、性能更稳定一点。四层板与六层板的差异不是很容易以PCB厚度来分辨,不过许多六层板都会有如下图的层数标示:

  一面可看到123的字样,越中间的标示层越模糊,另一面则可看到456的字样,这就是各层的标示记号。

  所以一般厂商都采用四 层PCB 板。但是不可以否认,这在一定程度上是一种节约成本,如果使用6 层板的话,可以有充足的布线空间,也有更多的地线和电源的考虑方案。所以,不需要太苛刻于走线的过于紧密。这样线宽和线间的电磁干扰都会充分得到考虑。

  以上就是小编整理的关于“四层PCB板和六层PCB板怎样辨别”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
