PCB四层板六层板和八层板如何识别

  • 发表时间:2020-06-12 16:50:58
  • 作者:工艺工程师
  • 来源:新闻中心
  • 人气:

  很多人都听说过"PCB"这个英文缩写名称。但是它到底代表什么含义呢?其实很简单,就是印刷电路板(Printed circuit board,PCB)。它几乎会出现在每一种电子设备当中。如果在某样设备中有电子零件,它们都是镶在大小各异的PCB 上的。除了固定各种小零件外,PCB 的主要功能是提供上头各项零件的相互电气连接。 随着电子设备越来越复杂,需要的零件自然越来越多,PCB 上头的线路与零件也越来越密集了。裸板(上没有零件)也常被称为"印刷线路板Printed Wiring Board(PWB)"。

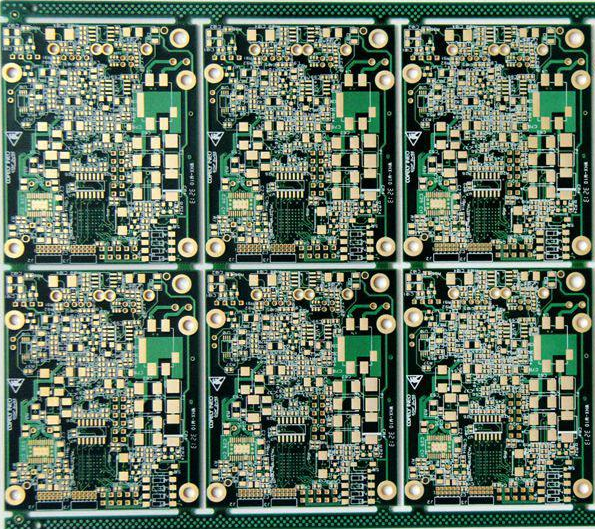

四层板六层板和八层板如何识别

  PCB四层板六层板和八层板的识别方法

  板子本身的基板是由绝缘隔热、并不易弯曲的材质所制作成。在表面可以看到的细小线路材料是铜箔,原本铜箔是覆盖在整个板子上的,而在制造过程中部份被蚀刻处理掉,留下来的部份就变成网状的细小线路了。这些线路被称作导线(conductor pattern)或称布线,并用来提供PCB 上零件的电路连接。 通常PCB 的颜色都是绿色或是棕色,这是阻焊漆(solder mask)的颜色。是绝缘的防护层,可以保护铜线,也可以防止零件被焊到不正确的地方。在阻焊层上还会印刷上一层丝网印刷面(silk screen)。通常在这上面会印上文字与符号(大多是白色的),以标示出各零件在板子上的位置。丝网印刷面也被称作图标面(legend)。

  最基本的PCB 板子上,零件一般都集中在其中一面,导线则集中在另一面上。因为导线只出现在其中一面,所以我们就称这种PCB 叫作单面板(Single-sided)。因为单面板在设计线路上有许多严格的限制(因为只有一面,布线间不能交叉而必须绕独自的路径),所以只有早期的电路才使用这类的板子。 如何解决越来越复杂的电路设计方案呢?双面板(Double-Sided Boards)出现了。这种电路板的两面都有布线。不过要用上两面的导线,必须要在两面间有适当的电路连接才行。

  所以,人们想出了一个办法——打孔!这种电路间的“桥梁”叫做导孔(via)。导孔是在PCB 上,充满或涂上金属的小洞,它可以与两面的导线相连接。因为双面板的面积比单面板大了一倍,而且布线也可以互相交错了(绕到另一面)。所以,它适合用在比单面板更复杂的电路上。 随后出现了多层板(Multi-Layer Boards),它大大增加了可以布线的面积。多层板用上了更多单或双面的布线板。多层板使用数片双面板,并在每层板间放进一层绝缘层后黏牢(压合)。板子的层数就代表了有几层独立的布线层,通常层数都是偶数,并且包含最外侧的两层。常见的一般是4 到8 层的结构,不过从技术上是可以做到近100 层的PCB 板。

  当代计算机的主机板和显示卡大多使用4 层的PCB 板,也有一些采用6 层,甚至8 层的板子。我们刚刚提到的导孔(via),如果应用在双面板上,那么一定都是打穿整个板子。不过在多层板当中,如果您只想连接其中一些线路,那么导孔就会浪费一些其它层的线路空间。 而采用埋孔(Buried vias)和盲孔Blind vias)技术就可以避免这个问题。盲孔是将几层内部PCB 与表面PCB 连接,不须穿整个板子。埋孔则只连接内部的PCB,所以光是从表面是看不出来的。 而上面提到的区别4 层板和6/8 层板的方法,就是通过观察盲孔。

  因为在显示卡和主机板上使用的4 层板是1、4 层走线,其他层另有用途(地线和电源)。所以,同双层板一样,导孔会打穿板子。如果有的孔在板正面出现,却在反面找不到,那么就一定是6/8 层板了。如果都能找到,自然就是4 层板。这种辨别办法容易可靠,相信大家都能正确辨别某些广告的真伪了,嘿嘿。 在多层板PCB 中,除了走线层外,一般会把整层都直接连接上地线与电源。所以我们将这样的层分类为电源层(Power)或是地线层(Ground)。如果PCB 上的零件需要不同的电源供应,通常这类PCB 会有两层以上的电源与地线层。

  对于普通的显示卡和主机板来说,使用4 层板就可以基本满足需要了。而且6 层板的成本大约是4 层板的两倍!8层板则是4 层板的四倍!!所以一般厂商都采用4 层PCB 板。但是,不可以否认,这在一定程度上,是一种节约成本,但是牺牲稳定性的解决方案。 因为,如果使用6 层板的话,可以有充足的布线空间,也有更多的地线和电源的考虑方案。所以,不需要太苛刻于走线的过于紧密。这样,线宽和线间的电磁干扰都会充分得到考虑。板卡的稳定性自然也就明显好于4 层板的同类产品。当然,也要看是否是名牌大厂的产品,因为布线工程师的水平也至关重要。

  以上就是小编整理的关于“四层板六层板和八层板如何识别”,希望对大家有所帮助,如还有不清楚的地方,请联系我司客服为您解答。
