PCB板6层板的盲埋孔标准钻带如何分布?

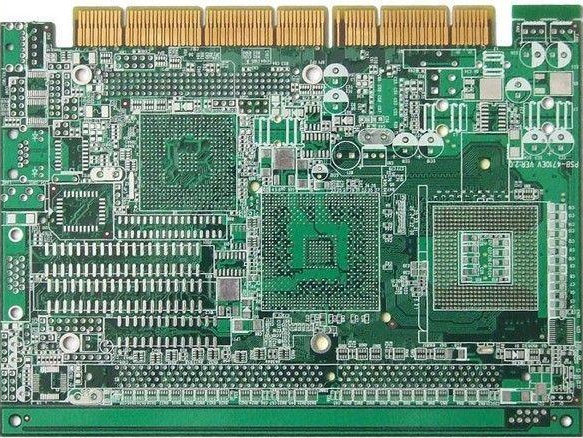

　　盲孔：Blind Via Hole，将PCB的最外层电路与邻近内层以电镀孔连接，因为看不到对面，所以称为「盲通」。 为了增加PCB电路层的空间利用，应运而生「盲孔」制程。这种制作方法就需要特别注意钻孔的深度(Z轴)要恰到好处，不可此法经常会造成孔内电镀困难所以几乎以无厂商采用;也可以事先把需要连通的电路层在个别电路层的时候就先钻好孔，最後再黏合起来，可是需要比较精密的定位及对位装置。

　　埋孔：Buried hole， PCB内部任意电路层的连接但未导通至外层。这个制程无法使用黏合後钻孔的方式达成，必须要在个别电路层的时候就执行钻孔，先局部黏合内层之後还得先电镀处理，最後才能全部黏合，比原来的「通孔」及「盲孔」更费工夫，所以价钱也最贵。这个制程通常只使用於高密度(HDI)电路板，来增加其他电路层的可使用空间。

　6层PCB板的盲埋孔标准钻带分布

　　最好对称钻孔，比如通孔是1-6;

　　1.盲孔你可以设计1-2、 5-6，实在不够可以在基础上增加 3-4~

　　2.盲孔1-3、 4-6;

　　3.最好不要设计1-2、 1-3、 1-4组合这种~
